Diese Installationsanleitung erklärt, wie ein WIPER Duschelement Showerlay mit einem integrierten Ablauf auf Betonböden installiert und verfliest wird.

Nach der Bestellung eines Duschelements aus unserem Angebot erhalten Sie eine schaumbasierte XPS-Platte mit einem Gefälle von 2%, jeweils von den Eckpunkten zur Mitte der Platte gemessen, inklusive einer integrierten, wasserdichten Edelstahl-Duschrinne. Das Duschelement ist wird durch ein Glasfasergewebe und eine Zementleimschicht verstärkt. Die Duschrinne wird während des Produktionsprozesses eingebaut und abgedichtet, im Lieferumfang befindensich auch ein Rost und ein Siphon von der Firma McAlpine.

Das Duschelement Showerlay wird in den Stärken von 20, 30 oder 40 mm angeboten. Die Duschrinne ragt ca. 15 mm über dem Duschelement hervor und befindet sich ca. 50 mm unter der Bodenfläche. Die Oberfläche des Duschelements hat ein Gefälle, während die Unterseite gerade ist. Je stärker das Duschelement ist, desto auffallender ist das Gefälle. Je nach Stärke der Bodenplatten (in der Regel 20 mm) und der zukünftigen Duschraumgestaltung müssen Sie entscheiden, welche Dicke für Sie die richtige ist. Das Duschelement erfordert keinen Unterbau, der der Estrich soll flach, sauber und fest sein.

Das Tanking Kit kann mit Ihrem Duschelement mitgliefert werden, damit Sie über zusätzliche Isoliermaterialien verfügen. Jedes Tanking Kit reicht für die Abdichtung von 3,2 m² der Bodenfläche und enthält nützliche Materialien, die wir für die Abdichtung der Dusche und der Spritzwasserzonen sehr empfehlen. Zusätzliche Dichtungsmaterialien können Sie im Bereich Baustoffchemie unserer Onlineshop bestellen. Ausführliche Informationen finden Sie auf der Seite "DIY Isolierungsanleitung".

Der integrierte Duschablauf ist wasserdicht, aber die Träger, die Verbindungen zwischen dem Boden, dem Duschelement und der weiteren Umgebung müssen abgedichtet werden. Gleiches gilt für die Dusche und die Spritzwasserzone vor der Installation.

1. Bereiten Sie den Boden und die Wände vor. Halten Sie die benötigten Materialien und Werkzeuge bereit.

2. Errichten Sie den Duschbereich, indem Sie das Duschelement in der gewünschten Ausrichtung platzieren.

3. Schleifen Sie Beton ab, um eine Aussparung für das Duschelement zu schaffen.

4. Schneiden Sie eine Öffnung für den Siphon und das Rohr aus.

5. Schließen Sie den Siphon über ein Rohr an Ihr Abwassersystem an.

6. Bereiten Sie eine ebene Oberfläche vor indem Sie den Beton sauber machen und die Bettungsfläche herstellen.

7. Montieren Sie das Duschelement mit einem Montagekleber.

8. Verbinden Sie die Duschrinne mit dem Siphon.

9. Füllen Sie den restlichen Duschbereich mit Fliesenträgern.

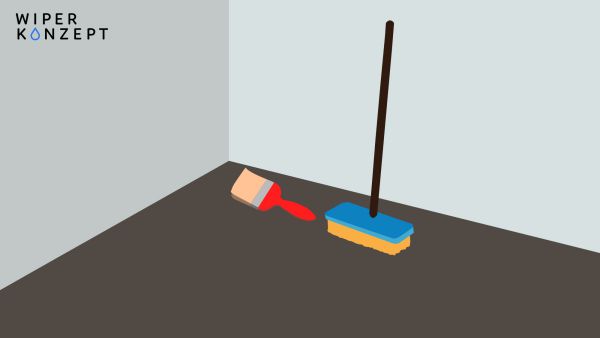

1. Bereiten Sie Boden und Wände vor und reinigen Sie sie von Staub und Schmutz. Entfernen Sie Müll und sorgen Sie für genügend Platz zum Arbeiten. Bereiten Sie Materialien und Werkzeuge vor, die notwendig sind, um die Installation abzuschließen, Sie benötigen eine Wasserwaage, Meißel und Hammer oder einen Bohrhammer, einen Bleistift, ein Messband, eine Bürste, eine gekerbte Kelle und einen Fliesenkleber. Die Handsäge kann verwendet werden, um das Duschelement auf die gewünschte Größe zuzuschneiden, beachten Sie, dass Sie das Duschelement auf beiden Seiten gleich kürzen, um ein entsprechendes Gefälle zur Duschrinne hin zu gewährleisten.

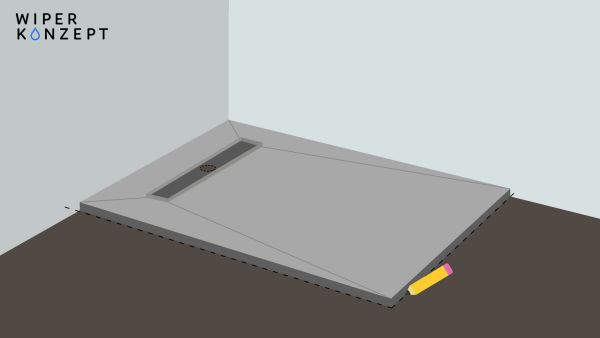

2. Stellen Sie den Duschbereich fest, indem Sie das Duschelement auf den Estrich in der gewünschten Ausrichtung auflegen. Stellen Sie sicher, dass das Duschelement in der Ecke fest sitzt. Markieren Sie mit einem Bleistift die Lage des Duschelements sowie die Lage der Öffnung für Ablauf und Siphon. Falls Estrich verlegt werden soll, trennen Sie die Fläche ab, an der das Duschelement installiert wird und lassen Sie genügend Platz, um das Duschelement mit dem Rest des Bodens bündig zu machen.

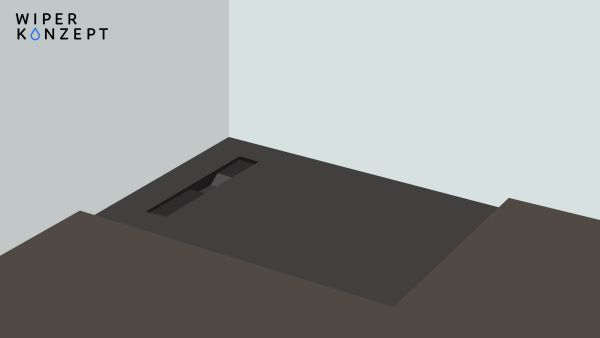

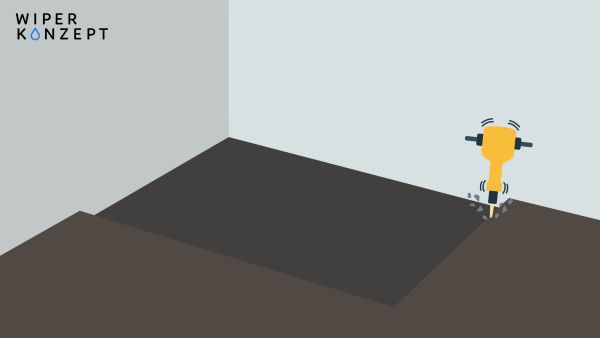

3. Mit Meißel und Hammer bzw. Bohrhammer entfernen Sie die vorhandene Betonschicht, deren Dicke der des Showerlays entsprechen soll. Schleifen Sie die vorher markierte, dem Showerlay angepasste quadratische oder rechteckige Fläche ab. Ermitteln Sie die künftige Position des Ablaufs ca. 65 mm unterhalb der Betonoberfläche und der Rohrleitungen.
4. Finden Sie die bestmögliche Ablaufposition und -Winkel für den Anschluss an die Rohrleitungen. Der Siphon ist in 360 ° drehbar und die Abflussrohrhöhe kann angepasst werden, was zur Flexibilität der korrekten Positionierung beiträgt. Stellen Sie sicher, dass sich der Siphon von unten auf Beton stützt. Falls die geschaffene Öffnung zu tief ist, bringen Sie eine Zementunterstützung an.
5. Schließen Sie ein Standard-50 mm-Druckrohr an den Siphon an. Stellen Sie sicher, dass Sie über der Duschrinne zum oberen Teil des Siphons für dessen Montage Zugang haben. Wenn Sie sicher sind, dass der Siphon in der richtigen Position gut hält, verwenden Sie einen Silikon-Dichtungsklebstoff, um das Rohr des Siphons mit dem Abwassersystem zu verbinden.. Füllen Sie zum Schluss den Siphon mit Wasser, um die Funktionstüchtigkeit zu überprüfen.

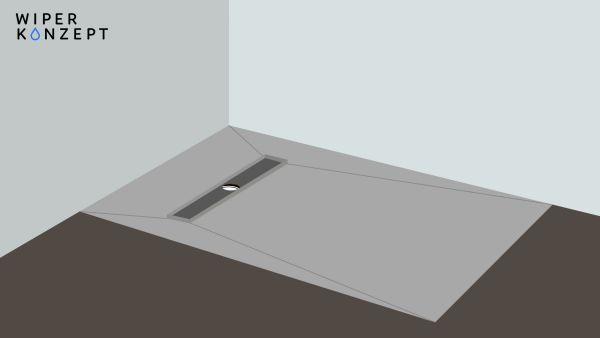

6. Befreien Sie den vorbereiteten Schlitz im Beton von Staub und Schmutz um eine bestmögliche Haftung des Montageklebers zu erzielen. Das Duschelement muss auf einer ebenen und festen Unterlage aufgebracht sein, , so dass Sie bei löchrigem und unebenem Beton eine Bodenausgleichsmasse für Beton aufbringen können. Die auf diese Weise erzielte Befestigungsfläche gibt dem Boden auch Flexibilität, damit keine Risse im Estrich entstehen. Verwenden Sie zur Prüfung des vorbereiteten Bodens eine Wasserwaage.
7. Legen Sie das Duschelement Showerlay auf, um zu sehen, ob es in der korrekten Position sitzt und mit dem umgebenden Boden bündig abschließt. Überprüfen Sie, ob Sie das Siphonoberteil mit dem Unterteil der Duschrinne verbinden können und ob der Siphon an der dafür vorgesehenen Stelle gut fixiert ist. Verwenden Sie eine Wasserwaage um zu prüfen, ob das Duschelement in Waage ausgerichtet ist und der Kanal der Duschrinne die niedrigste Stelle im Duschbereich ist. Prüfen Sie auch, ob die Duschrinne zu der Öffnung in dem darunter liegenden Brett gut passt.

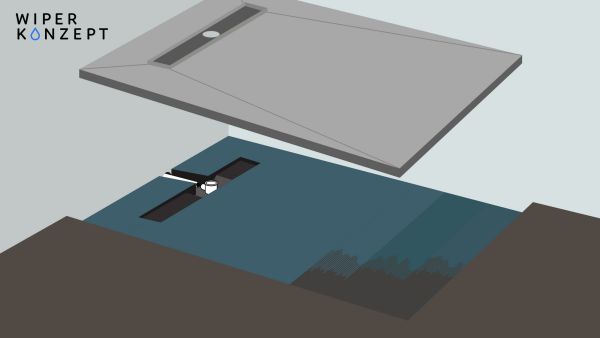

8. Tragen Sie 0,5 - 1 mm Fliesenmontageklebstoff über die unterstützenden Bretter unter dem Duschelement unter Verwendung einer Kelle auf. Stellen Sie sicher, dass der Klebstoff gleichmäßig verteilt ist. Befestigen Sie das Duschelement auf demSperrholzbrett und verbinden Sie die Duschrinne mit dem Siphon . Verwenden Sie Silikon zum Abdichten des weißen Teils des Siphons, welcher dazu dient, mit der Duschrinne von oben zusammengeschraubt zu werden. Stellen Sie sicher, dass alles einen guten Halt hat und in der richtigen Position sitzt. Überzeugen Sie sich, dass alle Elemente fest verbunden sind und stellen Sie sicher, dass der Duschbereich mit dem Boden des Nassraums bündig abschließt.

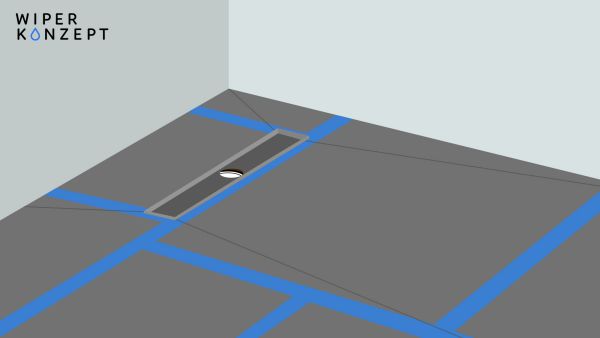

9. Der Abstand zwischen der Oberfläche des Duschelements und der Oberkante des senkrechten Rahmens der Duschrinne beträgt 15mm, so dass Sie Fliesenträger verwenden können, wenn Sie diesen Bereich verfliesen möchten. Fliesenträger sind ein geeignetes Material und sollten für den gesamten Boden verwendet werden. Dichten Sie die Verbindungen zwischen den Brettern und die Verbindungen zwischen Boden und Wänden ab, Sie können dafür ein Tankingmittel und ein wasserdichtes Band (im Lieferumfang unseres Tanking-Kits enthalten) verwenden. Gegebenenfalls können Sie auch Abdichtungseckelemente und Rohrmanschetten nutzen. Um diese miteinander zu verkleben kann auch eine Flüssigfolie verwendet werden.
