Punktablauf Wiper Premium WP150 Ponente Komplett-Set
Quadratischer Ablauf 15 x 15 cm für Fliesenboden mit Isolierflansch, Dichtmanschette, Siphon, höhenverstellbare Standfüße und Designrost Ponente (Vollabdeckung)

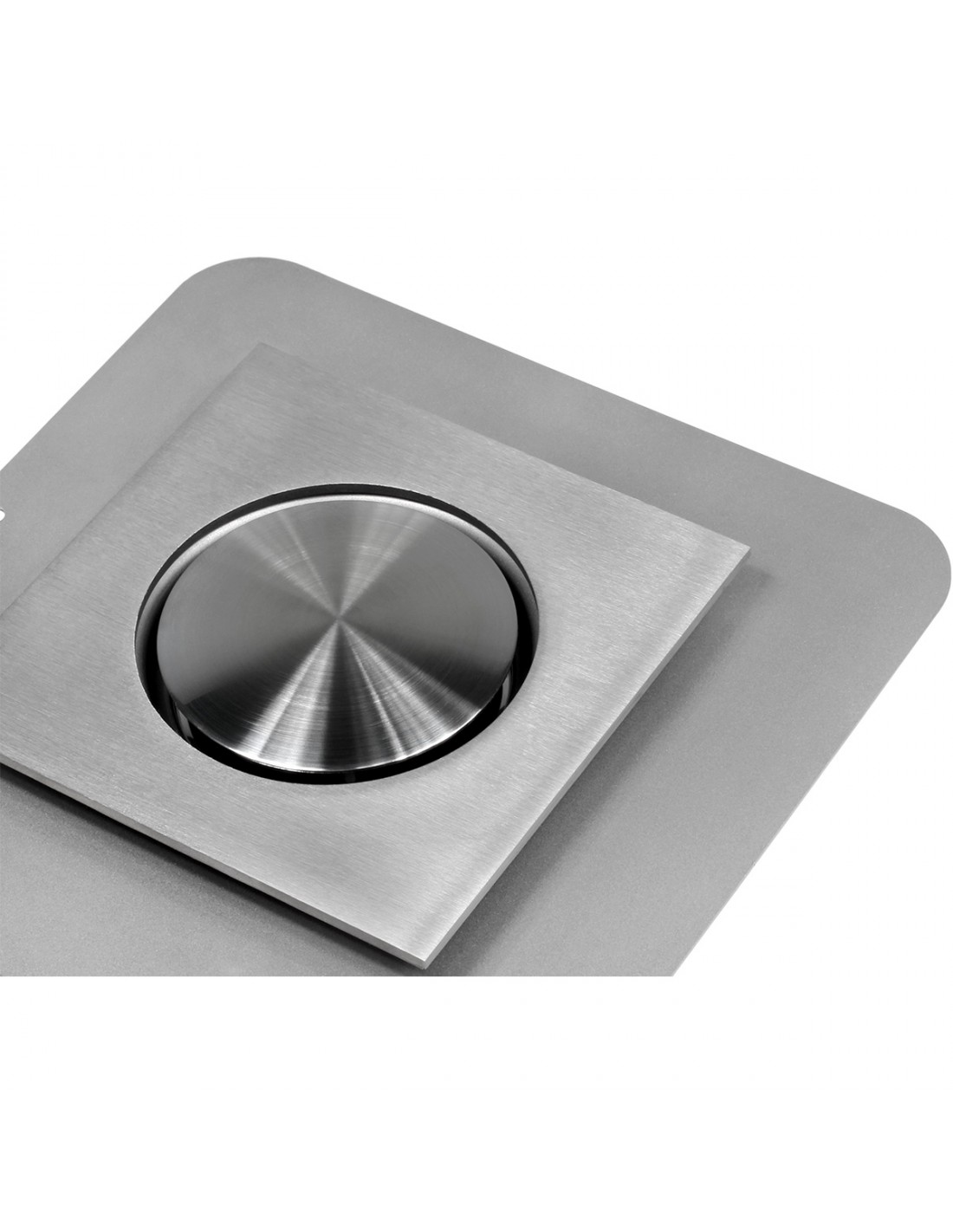

Der 150 x 150 mm große Punktablauf ist nicht nur ein hochwertiges Produkt, welches Funktionalität verspricht, sondern auch Modernität. Der Ablauf kommt mit einer Ø 72 mm großen runden Edelstahl-Abdeckung.
Im Lieferumfang ist außerdem ein Set höhenverstellbarer Füße sowie ein passender PP-Siphon enthalten. Dieser kann durch das abnehmbare Sieb kinderleicht gereinigt werden und erfüllt höchste Hygieneansprüche. Alle Abläufe kommen mit einer zugeschnittenen Dichtmanschette, die auf den umlaufenden Edelstahl-Flansch aufgebracht wird, um so eine perfekte Wasserabweisung zu gewährleisten. Optional kann das Wiper-Dichtset gleich mitbestellt werden, um den gesamten Duschbereich abzudichten - Ein Set reicht für eine Fläche von 3 m².
Der gesamte Punktablauf ist aus nichtrostendem Edelstahl, gemäß DIN EN 10088, gefertigt. Das Material zeichnet sich durch eine hohe Korrosions- und Oxidationsbeständigkeit gegen chemische und witterungsbedingte Einflüsse aus. Zudem liefert es in der Verarbeitung, sowohl im hochglanzpolierten, gebürsteten wie auch im matten Zustand, beste Ergebnisse.
Basierend auf Ihren gewählten Kombinationen, erhalten Sie die folgenden Artikel im Set:

Hauptbestandteil des Ablaufs: Edelstahlkörper mit zentriertem Abfluss und umlaufendem Isolierflansch (wichtige Basis für die Abdichtung des Produkts).
1.2 mm thick steel 1.2 mm thick steel

Siphon: Senkrecht

nicht mitbestellen

nicht mitbestellen

nicht mitbestellen
- Größe: 150 x 150 [mm]
- Designrost: Ø 72 [mm]
- Gesamthöhe: 88 [mm] (einstellbar)
- Höhe, Edelstahl-Flansch bis obere Kante: 15 [mm]
- Größe Edelstahl-Flansch: 220 x 220 [mm]
- Größe Dichtmanschette: 300 x 300 [mm]
- Material: Edelstahl V2A (auf Anfrage: V4A)
- Oberfläche: gebürstet (auf Anfrage: matt oder poliert)
- Datenblatt Siphon ⇢ siehe Seite "Siphon"
Verfügbare Designroste:
- Größe
- 150 x 150 mm
- Material
- Rinne & Rost: Edelstahl V2A · Siphon: PP
- Größe Designrost
- 144 x 144 mm
- Größe Stahlflansch
- 220 x 220 mm
- Gesamthöhe (inkl. Siphon)
- Drop 50: 93 mm · Drop 35: 78 mm
- Designrost
- Ponente
- Oberfläche
- gebürstet (auf Anfrage: matt oder poliert)
- Lieferumfang
- Punktablauf · Designrost · Dichtmanschette · Standfüße · PP-Siphon · Hilfswerkzeug
- Zubehör (Optional)
- Wiper-Dichtset · Schallschutzmatte · elektr. Fußbodenheizung · Duschabtrennung
- Produktreihe
- WP Premium
➔ Anwendungshinweis

Ein Praktisches Abdichtset für Ihre Dusche; beinhaltet alle benötigten Komponenten: 4kg flüssige Dichtfolie, 1L Grundierlösung, 10m elastisches Dichtband, 2x Dichtecken und 2x Runddichtungen. Eine ideale Lösung, um den Ablauf samt Rohranschlüsse wasserfest abzudichten. Ein Set ist ausreichend für eine Fläche von 3,5 m² - auch anwendbar auf den gesamten Nassraum inkl. der Wände. Jede Komponente des Kits ist gebrauchsfertig und sehr einfach zu handhaben - Es erfordert keine speziellen Werkzeuge. Das Dichtset kommt in einem praktischen Kunststoffbehälter mit Tragegriff.

- 4 kg flüssige Dichtfolie
- 1l Grundierlösung
- 10m elastisches Dichtband
- 2x Dichtmanschetten für Rohrdurchführungen
- 2x Dichtecken zum Abdichten von Innenenecken
Eigenschaften:
- Ein Set reicht aus für eine Fläche von 3,5 m²
- Verbrauch: ca. 1,2kg/m²
- Trocknungszeit: 2 Stunden
- Lösungsmittelfrei

Flüssige Dichtfolie
Die flüssige Dichtfolie ist ein gebrauchsfertiger, Ein-Komponenten-, lösemittelfreier Dichtstoff, der sich aus Polymerdispersion, Füllstoffen und modifizierenden Zusätzen zusammensetzt. Wenn die Flüssigkeit auf den Untergrund aufgebracht und gehärtet wird, bildet sie eine flexible, wasserdichte Beschichtung. Das Produkt ist vor allem für den Einsatz in feuchten Räumen empfohlen, wo sich viele Menschen aufhalten (z.B. Schwimmbäder, Küchen, Wäschereien). Es gewährleistet eine vollständige Isolierung von Feuchtigkeit unter Verkleidungen und Abdeckungen, wie z.B. keramischen Fliesen, Kacheln, Terrakotta, Holzböden oder synthetischen Teppichen.

Grundierlösung
Dieses Produkt ist zur Grundierung von absorbierenden und porösen Oberflächen vorgesehen, sowohl für den Innen- wie auch Außenbereich. Besonders zu empfehlen ist es für Kalkstein, Gips, Poren-/Gasbeton, Gipskartonplatten und Zementputz. Das Grundiermittel hat eine hohe Penetrationsfähigkeit, wird durch den Untergrund tief absorbiert, um es damit zu verstärken und erlaubt "Atmen". Dies ist vorteilhaft für die Struktur der Untergrunde, die mit der Zeit einige ihrer vorigen Eigenschaften verlieren. Diese Grundierungslösung verbessert die Haftung anderer Stoffe an der Oberfläche, die auf dem grundierten Untergrund verwendet werden. Durch Reduzierung der Saugfähigkeit des Untergrundes wird auch der Verschleiß der verwendeten Beschichtungsstoffe, Dispersionsfarben und Klebstoffe reduziert. Durch Gehalt an Biozid und Fungizid schützt die Lösung den grundierten Untergrund gegen Bildung von Schimmel und Bakterien in dem Produkt.

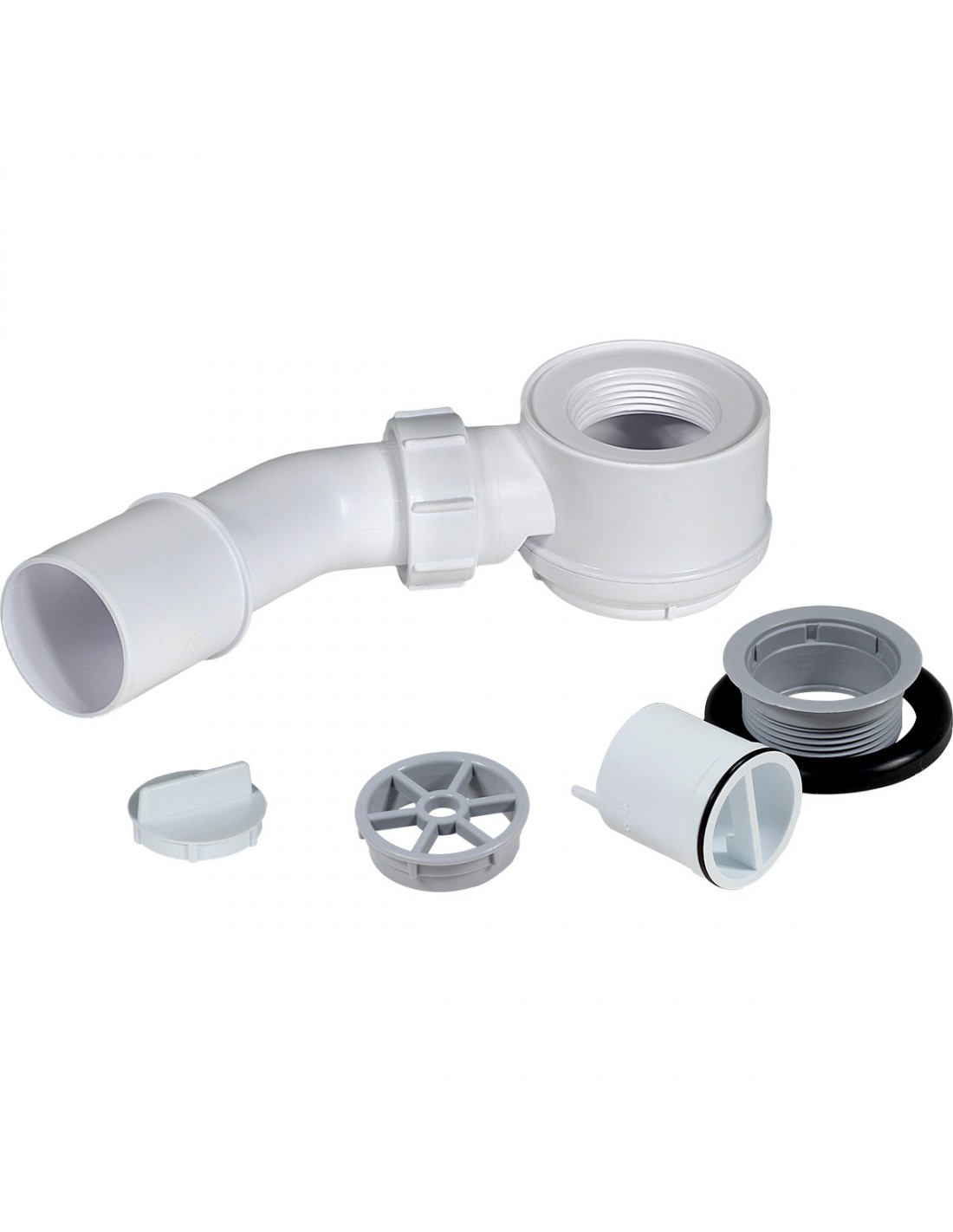

- Material: PVC
- Farbe: weiß
- Gesamthöhe: 68 mm
- Ablaufleistung: 26 l/min.
- Sperrwasserhöhe: 20 mm
- Ausgangsdurchmesser: DN50
- drehbar um 360°
Technisches Datenblatt - McAlpine HC26-45.pdf
Montageanleitung

Alternativ können Sie ein senkrechtes Siphon wählen - eine effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Mit dem senkrechten Abgang (auch Deckensiphon genannt) stellt dieses Siphon eine beliebte Wahl, um Balken oder Rohrleitungen zu umgehen. Es bietet eine äußerst hohe Ablaufleistung, jedoch eine niedrige Sperrwasserhöhe. Das Siphon ist um 360° drehbar. Es ist kompatibel mit Wiper Duschrinnen und Punktabläufen, aber auch mit kompletten Duschelementen. Das H+M Senkrecht garantiert mit einer äußerst hohen Ablaufleistung von 52 l/min. einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.
- Material: Polypropylen (PP)
- Höhe: 132 mm
- Ablaufleistung: 52 l/min.
- Sperrwasserhöhe: 25 mm
- Ausgangsdurchmesser: DN 50
- drehbar um 360°
Technisches Datenblatt - Senkrecht.pdf
Montageanleitung


Auf Wunsch können Sie eine elektrische Heizmatte bei Bestellung einer Duschrinne oder eines Duschelements gleich mitbestellen. In unserem Shop erhalten Sie verschiedenste Größen, passend für Ihren Duschbereich. Im Set erhalten Sie die Heizmatte mit Versorgungskabel, digitales Thermostat mit Fußbodensensor, Kontrollkarte sowie Bedienungsanleitung.
Um eine geeignete Größe zu bestimmen, berechnen Sie einfach die Quadratmeter der gewünschten Fläche und subtrahieren Sie jegliche feststehenden Möbel oder Einrichtungen, die nicht beheizt werden dürfen. Wir empfehlen außerdem eine kleinere Größe zu wählen, als die berechnete Fläche, da Sie die Matte zwar passend auslegen, aber nur minimal zuschneiden können - hier müssen Sie besonders auf die elektrischen Heizkabel achten, um diese beim ggf. Zuschneiden nicht zu beschädigen.
SUNFLOOR Fußbodenheizung
Als moderne Lösung kann die SUNFLOOR Fußbodenheizung zusätzlich zu bestehenden Heizsystemen installiert, oder als Hauptwärmequelle in Ihrem Bad genutzt werden. Dank der geringen Höhe von nur 4 mm gelingt der Einbau unkompliziert und erfordert i.d.R. kein zusätzliches Absenken des Bodens. Die Heizmatte eignet sich vor allem für den Einbau in Estrich-/Betonböden. Falls Sie es auf Holzboden installieren möchten, sollten Sie zwischen Matte und Boden eine zusätzliche zementgebundene Bauplatte legen, die mit dem Heizsystem kompatibel ist.
Technische Eigenschaften:
- Elektromagnetisch verträgliches 2-Leiterkabel zur Befestigung am Glasfasernetz
- 2,5 Meter dreiadriges Versorgungskabel
- Vollständige Ummantelung durch Aluminium-Erdmantel
- Einzigartige Blindverbindung zwischen Heiz- und Anschlusskabel
- Chrom/Nickel Widerstandsdraht
- PTFE (Teflon) Isolierung
- PVC-Schutzmantel
- 10 -11 Watt pro Meter Widerstandsdraht, 230 Volt
- Kabeldurchmesser ca. 4 mm
- Mattenbreite 25 oder 50 cm
- Erfüllt die aktuellen NEN-Normierungen für Installationen in allen Feuchträumen

Im Vergleich zum manuellen Thermostat bietet ein digitales Thermostat verschiedenste Kontrollmöglichkeiten bei der Wärmeregulierung in Ihrem Bad: Über das eingebaute Display können Sie per Touch-Funktion die gewünschte Temperatur einstellen, eine Maximaltemperatur festlegen und eine Uhrzeit angeben, ab wann der Fußboden aufgeheizt sein soll. Sie können außerdem einen individuellen Modus erstellen (z.B. Hausbetrieb und Urlaubsmodus) und diesen mit einem Klick aktivieren/deaktivieren. Über den integrierten Wifi-Accesspoint können Sie das Thermostat auch mit Ihrem Smartphone verbinden und dieses bequem via App steuern. Sollten Sie Hilfe benötigen, können Sie im Menü das digitale Handbuch aufrufen, um einzelne Modulbeschreibungen anzeigen zu lassen.
Eigenschaften:
- Größe des Thermostats: 68 x 68 x 22 mm (H x B x T)
- Größe des Rahmens: 85 x 85 mm
- Uhrzeit Anzeige und Temperatursperre
- Mobile App verfügbar (iOS/Android)
- Touch-Display
- Farbe: schwarz / weiß
- Spannung: 230 Volt - 50/60 Hz
- Standby-Stromverbrauch: <1 w="" 2="" wifi="" version="" li="">
- Maximales Leistungsvermögen: 16A - 3600 Watt
- Rahmen: IP 21
- Temperaturbereich: +5/+40°C
- Zertifizierung: FI / CE
Die Montageanleitung und technische Merkblätter stehen zum kostenlosen Download bereit. Sie können diese auf Ihrem Computer speichern oder ausdrucken.
Montageanleitung - Wiper WP Punktablauf
Siphons - Technische Zeichnungen
Anwendung Dichtset
WIPER Produktkatalog
Garantiebedingungen
Lieber Kunde,
der Ablauf selbst ist 15 mm hoch, zusätzlich kommt noch das Siphon. Mit dem "Drop 35" Siphon +63 mm, mit dem "Drop 50" benötigen Sie zusätzlich +78 mm Platz nach unten.
Bei weiteren Fragen stehen wir gerne zur Verfügung!
Freundliche Grüße
- Ihr Team von ModerneDusche.de
