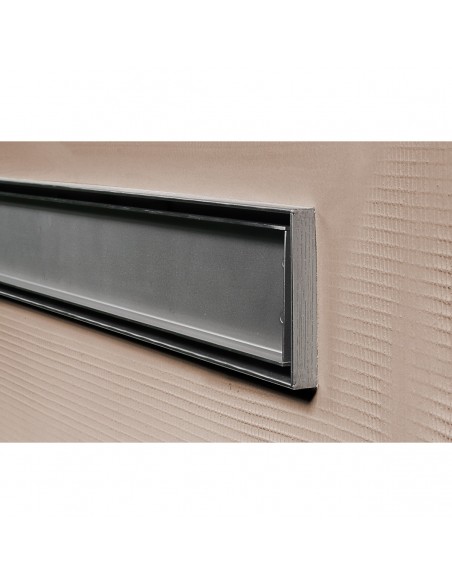

Seitlicher Blick Auf Den Rahmen Der Duschrinne, Der Oben Aus Der Platte Hinausragt

Nahaufnahme Der Eingearbeiteten Duschrinne Und Designrost Pure

Drei Unterschiedliche Plattenstärken: Je Dicker Das Element, Desto Besser Das Gefälle Und Die Dämmung (20, 28, 35 Mm)

Wiper Abdichtungsset Inkl. Grundierung, Flüssige Dichtfolie, Dichtband, Dichtecken Und Flexible Rohrabdichtung

Auswahl Verschiedener Siphons (senkrechter Oder Waagerechter Abgang), Im Set Enthalten

-40%

Technische Zeichnung: Duschelement Wiper Showerlay 80x120 cm Line Premium Pure

Duschelement 80 x 120 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden

Name: Duschelement 80 x 120 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden
Brand: Wiper
SKU: TLB8125PU
Price: 406.01 EUR
Availability: InStock

Befliesbares Duschelement 80 x 120 cm mit vierseitigem Gefälle für Fliesenboden mit integrierter Edelstahl-Duschrinne, Siphon und Designrost Pure (befliesbar)

19 Bewertungen

Lieferumfang Lagerbestand prüfen

Auf Lager: 14 Stk. (diese Variante: 5 Stk.)

Das Wiper Showerlay Line Premium Pure 80 x 120 cm ist ein installationsfertiges befliesbares Duschelement mit Rinne und unser meistverkauftes Modell für Fliesenboden. Das Komplett-Set umfasst Duschboard mit eingearbeitetem 4-seitigem Gefälle inkl. linearem Duschablauf "Premium" mit Designabdeckung aus Edelstahl sowie ein Siphon nach Wahl.

Das rechteckige Maß 80 x 120 cm ist die optimale Wahl für einen kompakten, barrierefreien Duschbereich. Bei dem Designrost "Pure" handelt es sich nicht um eine klassische Musterabdeckung, sondern um einen Flieseneinsatz, der in der gleichen Optik wie der restliche Boden verfliest wird. Dadurch verschwindet die Rinne nahezu vollständig und verleiht dem Bad einen minimalistischen Look.

Die integrierte Duschrinne sowie Designabdeckung sind aus nichtrostendem Edelstahl V2A (AISI 304), gemäß DIN EN 10088, gefertigt. Das Material zeichnet sich durch eine hohe Korrosions- und Oxidationsbeständigkeit aus. Die Oberfläche ist standardmäßig gebürstet, alternativ ist eine polierte oder matte Variante auf Anfrage erhältlich.

Die Duschplatte ist aus robustem XPS-Hartschaum hergestellt, beidseitig mit flexiblem Zementmörtel beschichtet und zusätzlich mit Glasfasergewebe verstärkt. Es bietet optimale Oberflächeneigenschaften für das Verkleben von Fliesen oder Mosaikböden. Wählen Sie eine geeignete Plattenstärke, um bündig mit dem Badezimmerboden abzuschließen. Grundsätzlich gilt: Je stärker das Board, desto steiler das Gefälle und desto besser die Isolierung. Die Stärke bezieht sich auf die äußerste Kante; im Bereich der Duschrinne ist es entsprechend dünner, um ein optimales Gefälle für einen reibungslosen Wasserablauf zu gewährleisten.

Zu jedem Duschelement-Set erhalten Sie wahlweise einen waagerechten oder senkrechten Siphon. Die Siphons sind um 360° drehbar und unterscheiden sich je nach Modell in ihrer Ablaufleistung, Sperrwasserhöhe und Gesamtaufbauhöhe. Für die Reinigung kann sowohl Abdeckung als auch Haarsieb und Geruchsverschluss einfach entfernt werden, um den Ablauf freizulegen.

Wir empfehlen die gesamte Oberfläche des Duschboards sowie die Wände im Spritzbereich effizient abzudichten – z.B. mit dem Wiper Dichtset. Eine entsprechende Anleitung finden Sie in unserem Downloadcenter.

Sollten Sie ein Duschelement im Sondermaß benötigen, dann nutzen Sie gerne unseren kostenfreien Produktkonfigurator.

Größe

Designrost

Stärke

Siphon

Wiper Dichtset

Fußbodenheizung

Duschabtrennung

Artikel-Nr. TLB81252PUWD50

Lagerbestand prüfen

Derzeit verfügbarer Lagerbestand: 14 Stk. (diese Variante: 5 Stk.)

406,01 €

statt 676,68 €* -40% 270,67 €Ihr Ersparnis zum Grundpreis

Bruttopreis

Für einen zusätzlichen Rabatt von 5% fügen Sie Ihrem Warenkorb 500 € hinzu.

Erfahren Sie mehr

Um einen der Rabatte nutzen zu können, sollte Ihr Einkaufswert (brutto) eine der untenstehenden Grenzen überschreiten. Mehr zu unseren Rabatten

Warenwert (brutto)	Rabatt
500 €	5%
1000 €	10%
2000 €	15%
10000 €	20%
25000 €	25%
50000 €	30%

über unsere Rabatte .

Wenn Sie dieses Produkt in den Warenkorb legen, sind Sie nur noch 93.99 € entfernt von 5% Rabatt auf die gesamte Bestellung.

Verifizierte Firmenkunden aus ausgewählten Bereichen erhalten zusätzlich 20% Sofortrabatt jetzt registrieren!

Direkt zu

50 Stk. verkauft in den letzten 30 Tagen

875 Ansichten in den letzten 24 Stunden

Name	Menge	Datum
Ce...ok	1	2024-12-20 00:01:18
Ef...ow	1	2024-12-19 23:19:08
Pi...uh	1	2024-12-19 23:08:01
Bi...ik	1	2024-12-18 21:06:41
Ij...ug	1	2024-12-17 13:04:33
Ca...ib	1	2024-12-14 13:58:59
So...uc	1	2024-12-14 10:33:38
Pi...en	2	2024-12-13 23:17:45
So...of	1	2024-12-13 12:31:06
Su...en	1	2024-12-13 10:19:13
Ok...op	2	2024-12-12 23:23:14
Mo...ob	3	2024-12-11 12:48:48
Ri...el	1	2024-12-09 13:13:12
Ja...ef	1	2024-12-09 11:05:12
Op...as	1	2024-12-08 12:39:38
La...og	1	2024-12-08 08:25:38
Ku...as	1	2024-12-06 13:58:28
On...up	1	2024-12-06 12:15:24
Ze...ur	1	2024-12-04 19:08:53
Pi...oz	1	2024-12-04 18:04:16
Di...eg	1	2024-12-02 22:01:09
Zo...uk	2	2024-12-01 11:48:38
Oz...up	3	2024-11-30 23:49:34
Da...if	1	2024-11-30 21:26:54
Ja...if	1	2024-11-29 18:59:11
Mi...il	1	2024-11-28 20:57:09
Is...eh	1	2024-11-27 13:17:27
Sa...ap	1	2024-11-27 07:52:52
Lu...eb	1	2024-11-26 21:16:06
Ip...ok	1	2024-11-24 20:44:02
Ma...of	1	2024-11-24 03:35:03
Re...ep	1	2024-11-23 21:35:09
He...if	1	2024-11-23 18:16:05
Of...il	1	2024-11-23 15:46:56
Do...an	1	2024-11-23 13:18:43
Ca...uf	2	2024-11-22 12:22:18
Ip...un	1	2024-11-22 11:50:55
Wa...id	3	2024-11-22 08:14:14
Em...al	1	2024-11-21 16:32:02
Go...ar	1	2024-11-20 12:54:10

Basierend auf Ihren gewählten Kombinationen, erhalten Sie die folgenden Artikel im Set:

Duschelement inkl. Rinnenablauf

Stärke: 20 mm

Designrost

Pure (befliesbar)

Siphon

Siphon: Drop 50

Zubehör

Anleitungen und Garantie

Wiper Dichtset

nicht mitbestellen

Elektr. Fußbodenheizung (Set)

nicht mitbestellen

Digitales Thermostat

nicht mitbestellen

Duschabtrennung

nicht mitbestellen

Vorteile des Duschelements Wiper Showerlay Line Premium:

Maße und Anpassbarkeit: Das 80 x 120 cm (B x L) große Duschelement ist sehr flexibel und kann bei Bedarf vor Ort gekürzt werden. Achten Sie dabei auf eine gleichmäßige Kürzung, um das eingearbeitete Gefälle nicht zu gefährden.
Vorgefertigtes Gefälle: Jedes Duschelement beinhaltet ein per CNC-Technik eingearbeitetes 4-seitiges Gefälle, welches je nach Plattenstärke und -größe eine unterschiedlich starke Neigung hat. Das vorgeformte Gefälle erleichtert die Fliesenverlegung und sorgt für einen optimalen Wasserablauf aus allen vier Ecken.
Integrierter Ablauf: Werkseitig wird eine [drain_length] cm lange Duschrinne aus der Serie "Premium" mit Isolierflansch sauber in die Platte eingearbeitet.
Moderne Designauswahl: Wählen Sie eine von fünf Designoptionen, passend zu Ihrem Badezimmerstil. Die Abdeckungen sind austauschbar und sehr einfach zu reinigen.
Fliesenkante: Diese Duschrinne ragt zu 15 mm aus der Platte heraus – für eine ebenerdige Konstruktion sollte diese Höhe durch Dichtmaterial/Fliesenkleber/Belag nicht überschritten werden.
Material und Struktur: Das Basismaterial des Duschboards besteht aus robustem XPS-Hartschaum mit beidseitiger Beschichtung aus flexiblem Zementmörtel und Glasfasergewebe. Die gesamte Duschrinne ist aus Edelstahl AISI 304, gem. DIN EN 10088, gefertigt (316 auf Anfrage möglich). Die Siphons sind aus Polypropylen (PP) hergestellt.
Leicht und robust: Trotz geringem Gewicht bietet das Duschboard durch die Beschichtung eine hohe Festigkeit und Langlebigkeit in der Nutzung. Die robuste und druckfeste Oberfläche eignet sich ideal für das Auftragen von Fliesen oder Mosaik.
Vielseitige Installation: Das Duschboard eignet sich für einen Einbau in Estrich, Beton oder Holzboden (Anm.: bei Holzböden ist eine zusätzliche Unterkonstruktion von mind. 20 mm erforderlich, um die Tragfähigkeit zu stabilisieren).
Schall- und Wärmedämmung: Die Duschplatte bietet neben höchster Hydroisolierung auch eine hervorragende akustische und thermische Isolierung.
Hohe Ablaufleistung: Alle Siphons erfüllen die DIN EN 1253 und können eine Ablaufleistung bis zu 52 l/min. erreichen. Das Produkt ist ausschließlich mit den hier aufgeführten Siphon-Modellen kompatibel, nicht mit Fremdprodukten.
Einfache Pflege & Reinigung: Der Abfluss kann problemlos gereinigt werden, nachdem die Designabdeckung sowie Haarsieb und Geruchsverschluss entfernt wurden.
Nutzung mit Fußbodenheizung: Eine Fußbodenheizung bzw. elektrische Heizmatte kann problemlos auf der Plattenoberfläche, unter dem Belag, installiert werden. Sie sollte jedoch nicht auf dem Untergrund, unter dem Duschelement, verlegt werden, da XPS wärmedämmend ist und somit die Wärmezufuhr nach oben einschränkt.
25 Jahre Garantie: Mit dem Kauf eines Wiper Ablaufsystems erhalten Sie 25 Jahre Herstellergarantie – Ihre persönliche Sicherheit für eine langlebige Nutzung!
Einbauhöhe mit Siphon: Die Gesamteinbauhöhe des Duschelements Wiper Showerlay finden Sie hier.

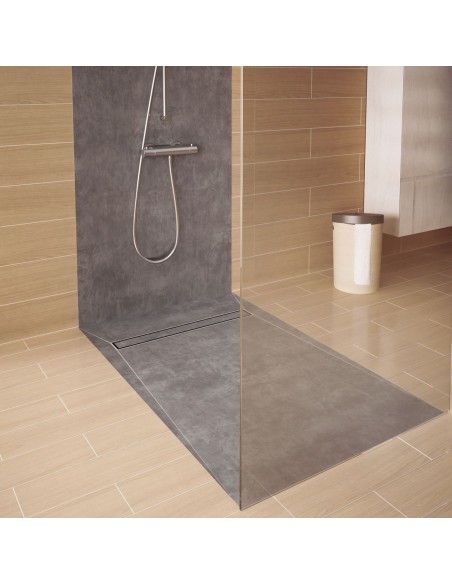

Duschelement Wiper Showerlay Line Premium Anwendungsbild

Moderne Lösung für barrierefreie Duschen:

Das Wiper Showerlay 80 x 120 cm Line Premium Pure ist ein einbaufertiges, befliesbares Duschelement mit Rinne und 4-seitigem Gefälle für Fliesenboden. Es ist die ideale Lösung für die Errichtung einer barrierefreien Dusche, welche moderne Optik mit langlebiger Funktionalität vereint. Durch den ebenerdigen Einbau entsteht ein nahtloser Übergang zum restlichen Badezimmerboden – Dieses stufenlose Konzept vergrößert den Raum optisch und ist vor allem für ältere Personen oder Menschen mit eingeschränkter Mobilität von Vorteil. Das Duschboard wird werksseitig mit der Edelstahl-Duschrinne "Wiper Premium" ausgestattet und mitsamt Isolierflansch fest in der Bodenplatte verbaut. Diese ist standardmäßig 30 cm kürzer als Breite A der Duschplatte (z.B. L = 50 cm bei der Größe 80 x 120 cm). Verschiedene Designs sorgen für zusätzliche Flexibilität und können bei Bedarf einzeln erworben und ausgetauscht werden.

Hochwertiges Ablaufsystem

Die eingearbeitete Duschrinne inklusive Designabdeckung sind aus rostfreiem Edelstahl V2A (AISI 304), gemäß DIN EN 10088, gefertigt und können auf Wunsch auch aus V4A (AISI 316) hergestellt werden. Dieses langlebige Material ist eine essentielle Wahl für Nassräume, da es eine besonders hohe Korrosions- und Oxidationsbeständigkeit besitzt. Standardmäßig ist die Oberfläche gebürstet, kann jedoch auf Anfrage auch in polierter oder matter Ausführung geliefert werden.

Duschelemente Aus Robustem XPS Hartschaum

Robustes Material & flexible Anpassung:

Gefertigt aus langlebigem XPS-Hartschaum, beidseitig beschichtet mit flexiblem Zementmörtel und zusätzlich mit Glasfasergewebe verstärkt, bietet das Duschelement Wiper Showerlay eine hohe Stabilität und Festigkeit. Bei Bedarf kann das Material gekürzt werden, um individuelle Anforderungen zu erfüllen. Achten Sie darauf, Länge und Breite symmetrisch zu bearbeiten, um das Gefälle nicht zu beeinträchtigen. Das Duschelement bietet zudem hervorragende Oberflächeneigenschaften für das Aufbringen von klassischen Fliesen oder kleinsten Mosaiksteinen.

Vorgeformtes Gefälle:

Dieses befliesbare Duschsystem besitzt ein vorgeformtes 4-seitiges Gefälle, welches aus allen vier Ecken zum Abfluss verläuft. Es wird werkseitig per CNC-Technik in die Platte eingefräst und garantiert eine perfekte Neigung (je nach Plattengröße und -stärke) für eine gleichmäßige Entwässerung. Diese präzise Verarbeitung erleichtert das korrekte Schneiden und Verlegen der Fliesen. Im Herstellungsprozess wird die Außenkante der Duschplatte angehoben, während der Bereich um den Ablauf leicht abgesenkt wird. Ziel war es, trotz unterschiedlicher Plattenstärken, weiterhin eine möglichst flache und ebenerdige Konstruktion zu ermöglichen.

Eine Plattenstärke von 20 mm eignet sich für Duschen mit einer Breite bis zu 1 Meter, als auch für niedrige Aufbauhöhen. Das eingearbeitete Gefälle versichert einen optimalen Wasserablauf trotz der geringen Dicke.
Eine Plattenstärke von 28 mm bietet ein optimales Gefälle und ist die beliebteste Wahl für klassische Duschmaße wie z.B. 90 x 120 cm. Es garantiert einen reibungslosen Wasserablauf und ideale Schallisolierung.
Eine Plattenstärke von 35 mm ist die dickste verfügbare Stärke mit einem steileren Gefälle, höherer Schalldämmung und robusteren Oberfläche. Es eignet sich für größere Duschbereiche mit einer Längenseite ≥ 120 cm.

Anwendungsbild Duschelement In Moderner Fliesenoptik

Unkomplizierte Montage dank Gesamtpaket

Der Einbau des Duschelements ist dank der vorgefertigten Gefälleplatte unkompliziert und kann auch ohne Fachwissen erfolgen. Es kann sowohl in Estrich/Beton als auch auf Holzböden installiert werden (Hinweis: bei Holzböden ist eine Unterkonstruktion von mind. 20 mm notwendig, da der Boden nach Entfernen der Dielen nicht genug Tragkraft besitzt und stabilisiert werden muss). Das Duschelement ist in zahlreichen Größen und Stärken erhältlich – passend für unterschiedliche Einbauhöhen und Raumanforderungen. Das Komplett-Set beinhaltet die Gefälleplatte mit integriertem Ablauf, einen strapazierfähigen Polypropylen-Siphon und ein Designrost nach Wahl. Die Abdeckungen können auch einzeln in der Kategorie Zubehör erworben werden; achten Sie hierbei auf die korrekte Länge der verbauten Rinne.

Für eine optimale Abdichtung des Duschraums empfehlen wir das Wiper Dichtset für eine Fläche von 3,5 m². Die Duschrinne ist bereits sicher in der Duschplatte verbaut, jedoch ist es ratsam, die gesamte Oberfläche des Boards sowie die Eckverbindungen und Wände im Spritzbereich zuverlässig mit flüssiger Dichtfolie und Dichtvliesen abzudichten. Eine detaillierte Anleitung finden Sie in unserem Downloadcenter.

Einfache Reinigung:

Für die Reinigung kann die Designabdeckung und das Haarsieb des Siphons einfach entfernt werden, um den Abfluss freizulegen. Zusätzlich kann der Geruchsverschluss herausgenommen werden, um das Rohr problemlos von oben zu säubern.

Großes Sortiment & individuelle Lösungen:

Wenn Sie Fragen zum Einbau haben oder eine Produktberatung benötigen, steht Ihnen unser Kundenservice jederzeit zur Verfügung. In unserem Shop finden Sie eine große Auswahl moderner Duschsysteme, darunter befliesbare Duschelemente mit Rinne für Fliesenboden, direkt vom Hersteller. Sollten Sie eine andere Größe benötigen als die im Shop verfügbaren Standardmaße, dann nutzen Sie unseren kostenfreien Produkt-Konfigurator. Geben Sie einfach die gewünschten Details wie Maße oder Ablaufposition ein, um ein individuelles Angebot zu erhalten. Gerne können Sie uns auch unverbindlich anrufen oder Ihre Anfrage per E-Mail an info@modernedusche.de senden. Die Lieferzeit für Standardprodukte beträgt 1-3 Werktage und 10-12 Werktage für Sonderlösungen.

Verfügbare Designroste:

PONENTE

(BEFLIESBAR) PURE

SIROCCO

MISTRAL

ZONDA

Einfache Installation

Gute Qualität

Langlebige produkte

Bis Zu 120℃

Niedrige Einbauhöhe

Hohe Belastbarkeit

Einfache Reinigung

100% Edelstahl

100% Wasserresistent

Größe: 80 x 120 cm
Material: XPS-Hartschaumplatte, doppelseitig beschichtet
Länge: 120 cm
Breite: 80 cm
Stärke: 20 · 28 · 35 mm
Rinnenlänge (sichtbarer Bereich): 50 cm
Designrost: Pure (offen, befliesbar)
Oberfläche: gebürstet (auf Anfrage: matt oder poliert)
Schneiden: Maß (A): bis zu 50 mm · Maß (B): bis zu 125 mm
Gefälle: 4-seitig
Lieferumfang: Duschelement mit integrierter Duschrinne · Designrost · PP-Siphon
Produktreihe: Showerlay Line Premium
Farbe: Silber

ean13 5907625963114

➔ Anwendungshinweis

Ein Praktisches Abdichtset für Ihre Dusche; beinhaltet alle benötigten Komponenten: 4kg flüssige Dichtfolie, 1L Grundierlösung, 10m elastisches Dichtband, 2x Dichtecken und 2x Runddichtungen. Eine ideale Lösung, um den Ablauf samt Rohranschlüsse wasserfest abzudichten. Ein Set ist ausreichend für eine Fläche von 3,5 m² - auch anwendbar auf den gesamten Nassraum inkl. der Wände. Jede Komponente des Kits ist gebrauchsfertig und sehr einfach zu handhaben - Es erfordert keine speziellen Werkzeuge. Das Dichtset kommt in einem praktischen Kunststoffbehälter mit Tragegriff.

Set besteht aus:

4 kg flüssige Dichtfolie
1l Grundierlösung
10m elastisches Dichtband
2x Dichtmanschetten für Rohrdurchführungen
2x Dichtecken zum Abdichten von Innenenecken

Eigenschaften:

Ein Set reicht aus für eine Fläche von 3,5 m²
Verbrauch: ca. 1,2kg/m²
Trocknungszeit: 2 Stunden
Lösungsmittelfrei

Flüssige Dichtfolie

Die flüssige Dichtfolie ist ein gebrauchsfertiger, Ein-Komponenten-, lösemittelfreier Dichtstoff, der sich aus Polymerdispersion, Füllstoffen und modifizierenden Zusätzen zusammensetzt. Wenn die Flüssigkeit auf den Untergrund aufgebracht und gehärtet wird, bildet sie eine flexible, wasserdichte Beschichtung. Das Produkt ist vor allem für den Einsatz in feuchten Räumen empfohlen, wo sich viele Menschen aufhalten (z.B. Schwimmbäder, Küchen, Wäschereien). Es gewährleistet eine vollständige Isolierung von Feuchtigkeit unter Verkleidungen und Abdeckungen, wie z.B. keramischen Fliesen, Kacheln, Terrakotta, Holzböden oder synthetischen Teppichen.

Grundierlösung

Dieses Produkt ist zur Grundierung von absorbierenden und porösen Oberflächen vorgesehen, sowohl für den Innen- wie auch Außenbereich. Besonders zu empfehlen ist es für Kalkstein, Gips, Poren-/Gasbeton, Gipskartonplatten und Zementputz. Das Grundiermittel hat eine hohe Penetrationsfähigkeit, wird durch den Untergrund tief absorbiert, um es damit zu verstärken und erlaubt "Atmen". Dies ist vorteilhaft für die Struktur der Untergrunde, die mit der Zeit einige ihrer vorigen Eigenschaften verlieren. Diese Grundierungslösung verbessert die Haftung anderer Stoffe an der Oberfläche, die auf dem grundierten Untergrund verwendet werden. Durch Reduzierung der Saugfähigkeit des Untergrundes wird auch der Verschleiß der verwendeten Beschichtungsstoffe, Dispersionsfarben und Klebstoffe reduziert. Durch Gehalt an Biozid und Fungizid schützt die Lösung den grundierten Untergrund gegen Bildung von Schimmel und Bakterien in dem Produkt.

H+M Drop 50

Effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Eine innovative Lösung, die die strengsten Nutzungsstandards erfüllt. Der H+M Drop 50 Siphon ist eine beliebte Wahl für Duschen, die eine minimale Einbauhöhe von 108 mm erlauben. Durch die hohe Sperrwasserhöhe von 50 mm werden unangenehme Gerüche für rund 4-5 Wochen problemlos verschlossen (ohne die Dusche zu benutzen). Das Ablaufgehäuse eignet sich für Wiper Linienentwässerungen und Punktabläufe, aber auch für komplette Duschelemente. Die hohe Ablaufleistung von 48 l/min. garantiert einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.

Material: Polypropylen (PP)
Höhe: 78 mm
Breite: 115 mm
Länge: 180 mm
Ablaufleistung: 48 l/min
Sperrwasserhöhe: 50 mm (DIN EN 1253 konform)
Ausgangsdurchmesser: DN 50
drehbar um 360°

Technisches Datenblatt - Drop 50

H+M Drop 35

Effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Eine innovative Lösung, die die strengsten Nutzungsstandards erfüllt. Der H+M Drop 35 Siphon ist eine allseits beliebte Wahl und überzeugt mit einer Höhe von nur 63 mm und einer Sperrwasserhöhe von 35 mm. Das Ablaufgehäuse eignet sich für Duschrinnen und Punktabläufe auf Fliesenböden als auch für komplette Duschelemente. Die geringe Höhe erleichtert den Einbau sowohl in Beton- als auch in Holzböden erheblich. Die hohe Ablaufleistung von 48 l/min. garantiert einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.

Material: Polypropylen (PP)
Höhe: 63 mm
Breite: 115 mm
Länge: 180 mm
Ablaufleistung: 48 l/min
Sperrwasserhöhe: 35 mm (DIN EN 1253 konform)
Ausgangsdurchmesser: DN 50
drehbar um 360°

Technisches Datenblatt - Drop 35

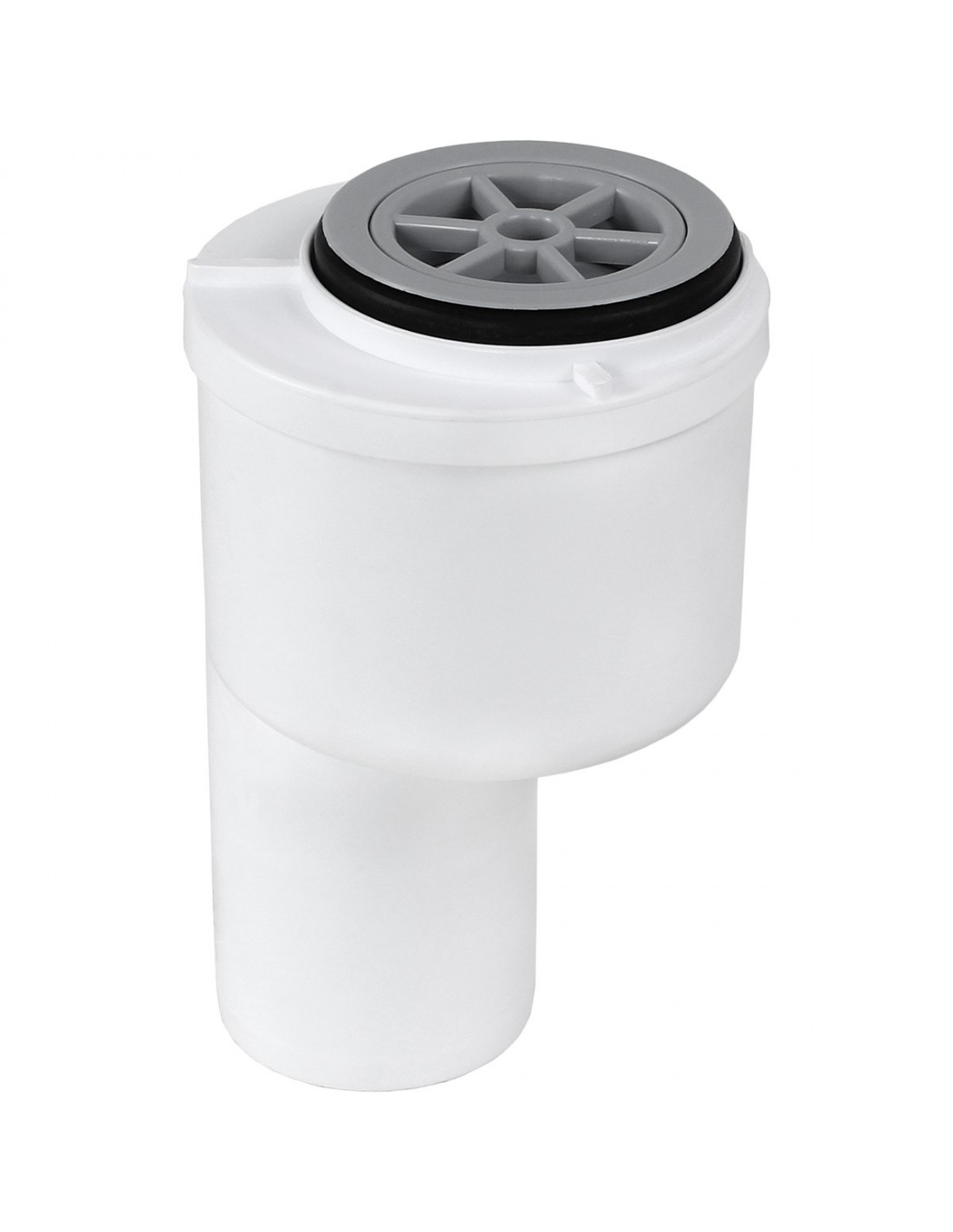

H+M Senkrecht

Eine effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Mit dem senkrechten Abgang (auch Deckensiphon genannt) stellt dieses Siphon eine beliebte Wahl, um Balken oder Rohrleitungen zu umgehen. Es bietet eine äußerst hohe Ablaufleistung, jedoch eine niedrige Sperrwasserhöhe. Das Siphon ist um 360° drehbar. Es ist kompatibel mit Wiper Duschrinnen und Punktabläufen, aber auch mit kompletten Duschelementen. Das H+M Senkrecht garantiert mit einer äußerst hohen Ablaufleistung von 52 l/min. einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.

Material: Polypropylen (PP)
Höhe: 132 mm
Ablaufleistung: 52 l/min
Sperrwasserhöhe: 25 mm
Ausgangsdurchmesser: DN 50
drehbar um 360°

Technisches Datenblatt - Senkrecht

Elektr. Fußbodenheizungsmatte

Auf Wunsch können Sie eine elektrische Heizmatte bei Bestellung einer Duschrinne oder eines Duschelements gleich mitbestellen. In unserem Shop erhalten Sie verschiedenste Größen, passend für Ihren Duschbereich. Im Set erhalten Sie die Heizmatte mit Versorgungskabel, digitales Thermostat mit Fußbodensensor, Kontrollkarte sowie Bedienungsanleitung.

Um eine geeignete Größe zu bestimmen, berechnen Sie einfach die Quadratmeter der gewünschten Fläche und subtrahieren Sie jegliche feststehenden Möbel oder Einrichtungen, die nicht beheizt werden dürfen. Wir empfehlen außerdem eine kleinere Größe zu wählen, als die berechnete Fläche, da Sie die Matte zwar passend auslegen, aber nur minimal zuschneiden können - hier müssen Sie besonders auf die elektrischen Heizkabel achten, um diese beim ggf. Zuschneiden nicht zu beschädigen.

SUNFLOOR Fußbodenheizung

Als moderne Lösung kann die SUNFLOOR Fußbodenheizung zusätzlich zu bestehenden Heizsystemen installiert, oder als Hauptwärmequelle in Ihrem Bad genutzt werden. Dank der geringen Höhe von nur 4 mm gelingt der Einbau unkompliziert und erfordert i.d.R. kein zusätzliches Absenken des Bodens. Die Heizmatte eignet sich vor allem für den Einbau in Estrich-/Betonböden. Falls Sie es auf Holzboden installieren möchten, sollten Sie zwischen Matte und Boden eine zusätzliche zementgebundene Bauplatte legen, die mit dem Heizsystem kompatibel ist.

Jetzt unser Sortiment an elektrischen Heizmatten entdecken!

Technische Eigenschaften:

Elektromagnetisch verträgliches 2-Leiterkabel zur Befestigung am Glasfasernetz
2,5 Meter dreiadriges Versorgungskabel
Vollständige Ummantelung durch Aluminium-Erdmantel
Einzigartige Blindverbindung zwischen Heiz- und Anschlusskabel
Chrom/Nickel Widerstandsdraht
PTFE (Teflon) Isolierung
PVC-Schutzmantel
10 -11 Watt pro Meter Widerstandsdraht, 230 Volt
Kabeldurchmesser ca. 4 mm
Mattenbreite 25 oder 50 cm
Erfüllt die aktuellen NEN-Normierungen für Installationen in allen Feuchträumen

Digitales Thermostat

Im Vergleich zum manuellen Thermostat bietet ein digitales Thermostat verschiedenste Kontrollmöglichkeiten bei der Wärmeregulierung in Ihrem Bad: Über das eingebaute Display können Sie per Touch-Funktion die gewünschte Temperatur einstellen, eine Maximaltemperatur festlegen und eine Uhrzeit angeben, ab wann der Fußboden aufgeheizt sein soll. Sie können außerdem einen individuellen Modus erstellen (z.B. Hausbetrieb und Urlaubsmodus) und diesen mit einem Klick aktivieren/deaktivieren. Über den integrierten Wifi-Accesspoint können Sie das Thermostat auch mit Ihrem Smartphone verbinden und dieses bequem via App steuern. Sollten Sie Hilfe benötigen, können Sie im Menü das digitale Handbuch aufrufen, um einzelne Modulbeschreibungen anzeigen zu lassen.

Eigenschaften:

Größe des Thermostats: 68 x 68 x 22 mm (H x B x T)
Größe des Rahmens: 85 x 85 mm
Uhrzeit Anzeige und Temperatursperre
Mobile App verfügbar (iOS/Android)
Touch-Display
Farbe: schwarz / weiß
Spannung: 230 Volt - 50/60 Hz
Maximales Leistungsvermögen: 16A - 3600 Watt
Rahmen: IP 21
Temperaturbereich: +5/+40°C
Zertifizierung: FI / CE

Integrierte Duschrinne

Das Wiper Duschelement beinhaltet ab Werk eine integrierte Edelstahl-Duschrinne aus der Serie "Premium". Diese ist grundsätzlich 300 mm kürzer als die Seite, auf der die Rinne verbaut wird - Beispiel: Bei einem 800 x 1200 mm großen Board, ist die Länge der Rinne = 500 mm. Der umschließende Flansch der Duschrinne ist in der Duschplatte versunken und gewährleistet somit eine sichere Wasserabweisung.

Länge der Rinne (X): 900 [mm]
Breite der Rinne (Y): 84 [mm]
Die Duschrinne ragt zu 15 mm aus dem Element heraus

=> maximale Fliesenhöhe (inkl. Fliesenkleber) = 15 mm

Details zur befliesbaren Abdeckung "Pure":

Tiefe der Mulde / maximale Fliesenhöhe (A): 12 [mm]
Breite der Mulde / maximale Fliesenbreite (D): 60 [mm]

Verfügbare Designroste:

PONENTE

(BEFLIESBAR) PURE

SIROCCO

MISTRAL

ZONDA

Montageanleitung für Duschelemente auf Betonböden

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Reinigen Sie den betroffenen Duschbereich und beschaffen alle für den Einbau benötigten Materialien und Werkzeuge.
Platzieren Sie das Duschelement auf der gewünschten Fläche und zeichnen es an.
Entfernen Sie eine Schicht der eingezeichneten Fläche mithilfe eines Presslufthammers o.Ä. (Die Dicke der entfernten Betonschicht sollte der gleichen Stärke wie die des Duschelements entsprechen)
Schaffen Sie eine Öffnung an der Stelle, wo die Duschrinne positioniert werden sollen.
Erweitern Sie die Ausschachtung für den Siphon, bis hin zu den vorhandenen Rohrleitungen.
Installieren Sie den Siphon an der vorgesehenen Stelle und überprüfen ihn auf Funktionalität.
Setzen Sie das Duschelement probeweise ein, um die korrekte Positionierung sicherzustellen.
Tragen Sie eine 0,5 - 1 mm dicke Schicht Fliesenkleber auf den Untergrund auf.
Kleben Sie Ihr Wiper Showerlay in die vorgesehene Fläche ein und verbinden die Duschrinne mit dem Siphon. Dichten Sie zum Abschluss den restlichen Duschbereich gründlich ab und verlegen Sie Ihre Wunschfliesen.

Eine detaillierte Anleitung finden Sie HIER

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Reinigen Sie den betroffenen Duschbereich und beschaffen Sie alle für den Einbau benötigten Materialien und Werkzeuge.
Platzieren Sie das Duschelement auf der gewünschten Fläche und zeichnen es an.
Schneiden Sie die zuvor eingezeichnete Fläche mit einer Stichsäge aus und entfernen die Bodenplatten, um Träger sichtbar zu machen.
Bestimmen Sie Ablaufposition und -winkel für den Anschluss des Siphons an die Rohrleitungen.
Schließen Sie das Siphon über ein Rohr an das Abwassersystem an.
Platzieren Sie Spanplatten als Unterbau und Verstärkung unter Ihrem Duschelement.
Setzen Sie das Duschelement probeweise ein, um die korrekte Positionierung sicherzustellen. Tragen Sie anschließend eine 0,5 - 1 mm dicke Schicht Fliesenkleber auf die Spanplatten-Oberfläche auf.
Kleben Sie Ihr Wiper Showerlay in die vorgesehene Fläche ein und verbinden die Duschrinne mit dem Siphon.
Dichten Sie den restlichen Duschbereich gründlich ab und verlegen Sie Ihre Wunschfliesen verlegen.

Eine detaillierte Anleitung finden Sie HIER

Dies ist ein Dokument aus unserem Downloadcenter, welches Sie HIER finden.

Die Montageanleitung und technische Merkblätter stehen zum kostenlosen Download bereit. Sie können diese auf Ihrem Computer speichern oder ausdrucken.

Montageanleitung für Betonböden

Montageanleitung für Holzböden

Gesamthöhe Showerlay Line (4-seitig)

Gesamthöhe Showerlay OneWay (1-seitig)

Technische Zeichnung - Siphons

Anwendung Dichtset

WIPER Produktkatalog

Garantiebedingungen

Unsere Duschboards sind in drei Standard-Stärken erhältlich: 20, 28 und 35 mm.

Je nach Platz, Bodenart und dem gewünschten Gefälle können Sie die für Sie beste Option wählen. Auf Wunsch fertigen wir auch individuell, in der von Ihnen genannten Größe und Dicke - einfach und unverbindlich anfragen!

Bei Holzböden beachten Sie die Stärke der Bodenbretter - in der Regel sind sie 20 oder 28 mm dick, sodass Sie ein entsprechend dickes Duschelement wählen sollten, um Höhenunterschiede und Stufen zu vermeiden. Wenn Sie dennoch einen gestuften Boden wünschen, kann auch die Stärke 35 mm eine gute Wahl sein. Hier mehr erfahren → Montageanleitung für Duschelemente auf Holzböden

Bei Betonböden ist jede Stärke gut geeignet. Falls Estrich verlegt werden soll, trennen Sie die Fläche ab, wo das Duschelement eingebaut wird und lassen Sie genügend Platz. Wenn der Estrich bereits fertig ist, verwenden Sie einen Presslufthammer oder ähnliches, um die exakte Dicke und Größe der Duschbodenplatte dort zu erzielen, wo Ihre Dusche entstehen soll. Hier weiterlesen → Montageanleitung für Duschelemente auf Betonböden

Bei beiden Bodenarten ist jede Stärke des Duschelements ausreichend hart, um das Gewicht eines Menschen zu tragen, da es einen Unterbau aus Sperrholz oder Beton unterhalb der Gesamtfläche erfordert. Der größte Unterschied zwischen den Dicken ist der Neigungswinkel, der nach der Installation und dem Verfliesen des Duschbereichs erreicht wird.

Nachfolgend sehen Sie die technische Zeichnung zu diesem Produkt:

A - 900 [mm]

B - 1850 [mm]

L - 500 [mm]

W - 83 [mm]

C1 - 150 [mm]

C2 - 192 [mm]

D1 - 150 [mm]

D2 - 400 [mm]

Alle FAQ anzeigen

Der „Excellent Shop Award“ steht als Symbol für herausragende Verlässlichkeit und bewährte Sicherheit im E-Commerce. Diese prestigeträchtige Auszeichnung wird an Online-Shops verliehen, die bereits mit dem Trusted Shops Gütesiegel ausgezeichnet sind und innerhalb der vergangenen fünf Jahre konsequent strenge Qualitätsindikatoren erfüllt haben. ModerneDusche garantiert mit diesem Award ein sicheres und zugleich angenehmes Einkaufserlebnis, zu jeder Zeit. Kunden, die bei ModerneDusche einkaufen, können sich auf umfassenden Käuferschutz und die Einhaltung strenger Datenschutzkriterien verlassen. Der Excellent Shop Award ist somit mehr als nur ein Gütesiegel; er ist ein Versprechen für Sicherheit und Kundenzufriedenheit auf höchstem Niveau.

Mit den Jahren haben wir zudem eine interne Prozessoptimierung angestrebt und unsere Lagerkapazitäten aufgestockt, sodass die Großzahl unserer Artikel sofort verfügbar ist. Wir arbeiten in enger Zusammenarbeit mit dem Herstellerwerk und sind daher in der Lage, unser Produktsortiment ständig zu erweitern und an die aktuellen Bedürfnisse am Sanitärmarkt anzupassen. Besonders schätzen unsere Kunden die Möglichkeit, Produkte im Sondermaß anfertigen zu lassen sowie die persönliche Beratung in unserer Ausstellung vor Ort. ModerneDusche steht für hochqualitative Entwässerungen und Sanitärbedarf. Überzeugen Sie sich selbst von unseren vielfältigen Produkten und einem exzellenten Kundenservice!

19 Produktbewertungen für Duschelement 80 x 120 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden

Einfach zu installieren

Einfach zu installieren, der Fliesenleger hat mehr Arbeit … Top Preis-Leistungsverhältnis

Von Lennard

Kaputtes Showerlay erhalten

Ich habe ein kaputtes Showerlay erhalten. Dort angerufen und sie haben mir Ersatz angeboten, jedoch konnte ich nicht länger warten. Sie fragten dann nach Bildnachweisen und haben das Produkt auf eigene Kosten wieder abgeholt und mir den kompletten Betrag erstattet. Es gibt nichts zu bemängeln.

Von Gabriel

Duschrenovierung

Tolles Produkt, perfekt um eine Dusche schnell auszutauschen. Nicht viel aufwändiger als ein traditionelles Duschboard zu montieren. Es spart Zeit UND Geld auf Langzeitsicht.

Von Kristian

Hervorragend

Hervorragendes Produkt

Von Martin P

Lagerfähigkeit

Ich brauchte 5 Stk. und es war alles verfügbar, konnte sofort am nächsten Tag verschickt werden.

Von Daniel

Isolation

Großartige Wärme- und Schallisolation

Von Thomas

Top

Ich war andere Produkte gewohnt, wollte jedoch etwas neues ausprobieren. Das Duschboard ist überraschenderweise so viel besser and andere. Ich empfehle es allen Installateuren, die auf der Suche nach optisch ansehnlichen Produken zu einem annehmbaren Preis sind.

Von Uli

Wie beschrieben

Ich habe 5 Showerlays in der gleichen Größe bestellt, alle wurden identisch gefertigt: Dicke, Gefälle, Material, Qualität etc. Perfekt!! Empfehle dieses Produkt allen Installateuren.

Von Marlon

Gutes Produkt

Es war einfach zu installieren und sieht echt gut aus in meinem Bad

Von Gerhard

Sieht fantastisch aus

Unsere neue Dusche wurde bereits ausprobiert und alles funktioniert super und sieht dazu noch klasse aus :) Wir sind sehr zufrieden

Von Jürgen

Pure=befliesbar

Super Duschplatte, um den Ablauf zu verstecken. "Pure" bedeutet, dass man die Abdeckung befliesen kann.

Von Johannes

Großartig

Top Lösung für bodenebene begehbare Duschen. Ich bin sehr zufrieden mit der Qualität und Größe.

Von Hartmut

FANTASTISCH

SUPER

Von Stefan

Pure

Sehr gute Produktbeschreibung

Von Mika

Hätte früher kommen können …

aber ich werde es jedem weiter empfehlen. Das hat meinen Auftrag gerade noch geretttet.

Von Klaus

Top

Top Qualitätsprodukt

Von Henri

Hab es immer noch nicht

Es ist immer noch nicht geliefert worden, auch wenn es schon längst hätte hier sein sollen!

Von Justus

Guter Kauf

Die Platte ist sehr hart und stabil. Nachdem ich es gefliest habe, wirkt es wie Betonboden.

Von Dennis

Kann ich das Rost auswechseln?

Hallo Leute, danke für das Showerlay. Es ist jetzt seit zwei Wochen eingebaut, aber wir mögen das befliesbare Rost nun doch nicht, es passt einfach nicht zur restlichen Ausstattung im Bad. Können wir es durch ein anderes austauschen?

Von Bennet

Kunden, die diesen Artikel gekauft haben, kauften auch ...

Home

Duschwand 70 cm Set 8 mm ESG Verre Black

WV7BL

699,68 €

Die Duschabtrennung Wiper Verre ist ein modernes Glaswandsystem, das sich nahezu in jeden barrierefreien Duschraum einbetten lässt. Hergestellt aus 8 mm Einscheibensicherheitsglas (ESG) mit Active Shield Beschichtung, bietet dieses System eine antibakterielle wasserabweisende Glasoberfläche, die besonders pflegeleicht und daher einfach zu reinigen ist....

Komplett - Set: Befliesbares Duschelement Mit 4 - Seitigem Gefälle, Designrost "Pure" Und Siphon 2

-40%

Duschelemente mit Rinne

Duschelement 80 x 80 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden

TLB885PU

299,67 €

statt 499,46 €*

5 Bewertungen

Das Wiper Showerlay Line Premium Pure 80 x 80 cm ist ein installationsfertiges befliesbares Duschelement mit Rinne und unser meistverkauftes Modell für Fliesenboden. Das Komplett-Set umfasst Duschboard mit eingearbeitetem 4-seitigem Gefälle inkl. linearem Duschablauf "Premium" mit Designabdeckung aus Edelstahl sowie ein Siphon nach Wahl.Das quadratische...

-40%

Duschelemente mit Rinne

Duschelement 90 x 160 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden

TLB9166PU

479,83 €

statt 799,71 €*

4 Bewertungen

Das Wiper Showerlay Line Premium Pure 90 x 160 cm ist ein installationsfertiges befliesbares Duschelement mit Rinne und unser meistverkauftes Modell für Fliesenboden. Das Komplett-Set umfasst Duschboard mit eingearbeitetem 4-seitigem Gefälle inkl. linearem Duschablauf "Premium" mit Designabdeckung aus Edelstahl sowie ein Siphon nach Wahl.Das rechteckige...

Dichtvliese

PCI Pecitape® Rohrdichtmanschette 10 x 10 cm

PP1010

17,90 €

Dank der PCI Dichtsysteme sind Rohrdurchführungen, Fugen oder Bodenabläufe nicht länger undichte Schwachstellen in Nassräumen. Die 10 x 10 cm große PCI Pecitape® Sicherheitsdichtmanschette eignet sich für Innen- und Außenbereiche und erzielt wasserdichte Rohrdurchführungen von 1/2" Durchmesser. Die Dichtung ist beidseitig vlieskaschierte und beständig...

Dichtvliese

Flexible Abdichtung für Außenecken Wiper ISOL-ONE NZ

MICE

6,14 €

Wiper ISOL-ONE NZ wurde speziell für das Abdichten von Außenecken entwickelt. Durch die spezielle Form, lässt sich die Membrane selbst auf schwer zugängliche Flächen, wie herausragende Ecken, ideal aufbringen. Das Produkt vereinfacht und beschleunigt die Abdichtung des Duschraumes erheblich. Aus einer Polyethylenfolie hergestellt, ist die Dichtecke...

Home

Duschwand 90 cm Set 8 mm ESG Verre Bright

WV9B

679,01 €

1 Bewertung

-40%

Duschelemente mit Rinne

Duschelement 90 x 90 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden

TLB996PU

349,77 €

statt 582,94 €*

6 Bewertungen

Das Wiper Showerlay Line Premium Pure 90 x 90 cm ist ein installationsfertiges befliesbares Duschelement mit Rinne und unser meistverkauftes Modell für Fliesenboden. Das Komplett-Set umfasst Duschboard mit eingearbeitetem 4-seitigem Gefälle inkl. linearem Duschablauf "Premium" mit Designabdeckung aus Edelstahl sowie ein Siphon nach Wahl.Das Maß 90 x 90...

Baumaterialien

Wiper-Dichtset 3,5m² zum Abdichten von Duschräumen

TKW3

95,99 €

12 Bewertungen

Das Wiper-Dichtset ist ein praktisches Abdichtungsset für Innen- und Außenräume, die ständiger Feuchtigkeit ausgesetzt sind (z.B. Badezimmer, Küchen, Waschräume, Schwimmbäder, Krankenhäuser, Hotels, Altenheime etc.) Der Dichtungssatz wird verwendet, um das Eindringen von Wasser an den Oberflächen zu verhindern. Auch in Eckräumen erzielt es eine perfekte...

Home

Duschwand 80 cm Set 8 mm ESG Verre Bright

WV8B

656,60 €

Baumaterialien

Wiper-Dichtset 7m² zum Abdichten von Duschräumen

TKW7

189,98 €

Lieferung:	Kostenfrei \| Innerhalb von 1-3 Werktagen
Zahlungsart:	PayPal \| Amazon \| Karte \| Sofort
Zahlungsplan:	Ratenzahlung \| auf Rechnung (Klarna)
Kontakt:	02206 9459936 • 02206 9509617
Widerruf:	14 Tage Rückgaberecht
Sondermaße:	Option möglich - Konfigurator

Transaktionsdetails

Duschelement 80 x 120 cm 4-seitiges Gefälle mit Rinne Wiper Showerlay Line Premium Pure für Fliesenboden

Befliesbares Duschelement 80 x 120 cm mit vierseitigem Gefälle für Fliesenboden mit integrierter Edelstahl-Duschrinne, Siphon und Designrost Pure (befliesbar)

Basierend auf Ihren gewählten Kombinationen, erhalten Sie die folgenden Artikel im Set:

Vorteile des Duschelements Wiper Showerlay Line Premium:

Moderne Lösung für barrierefreie Duschen:

Hochwertiges Ablaufsystem

Robustes Material & flexible Anpassung:

Vorgeformtes Gefälle:

Unkomplizierte Montage dank Gesamtpaket

Einfache Reinigung:

Großes Sortiment & individuelle Lösungen:

Verfügbare Designroste:

Integrierte Duschrinne

Verfügbare Designroste:

Montageanleitung für Duschelemente auf Betonböden

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Die Montageanleitung und technische Merkblätter stehen zum kostenlosen Download bereit. Sie können diese auf Ihrem Computer speichern oder ausdrucken.

Unsere Duschboards sind in drei Standard-Stärken erhältlich: 20, 28 und 35 mm.

Kunden, die diesen Artikel gekauft haben, kauften auch ...
