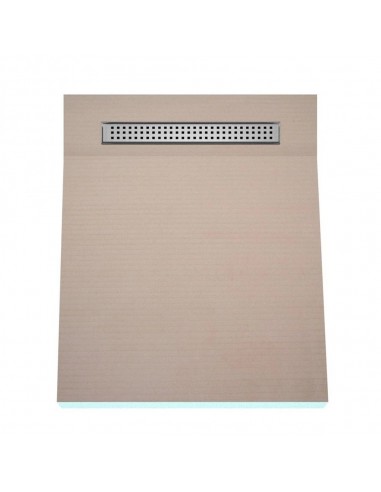

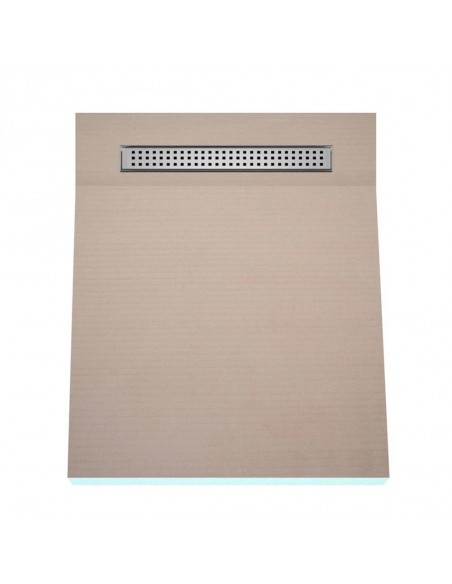

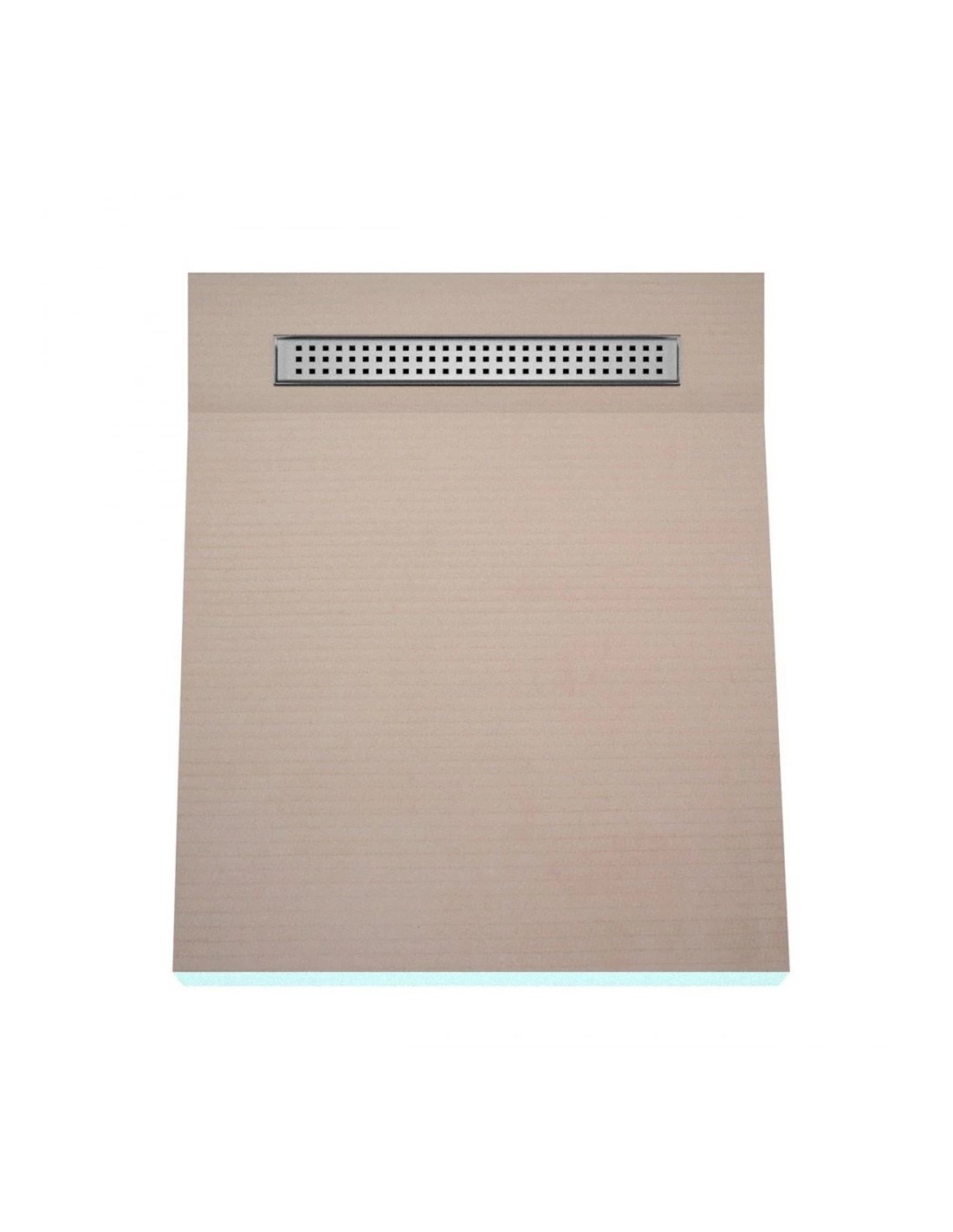

Komplett - Set: Befliesbares Duschelement Mit 1 - Seitigem Gefälle, Designrost "Sirocco" Und Siphon

Duschelement - 90 - X - 140 - Cm - 1 - Seitiges - Gefaelle - Mit - Rinne - Wiper - Oneway - Line - Premium - Sirocco - Fue...

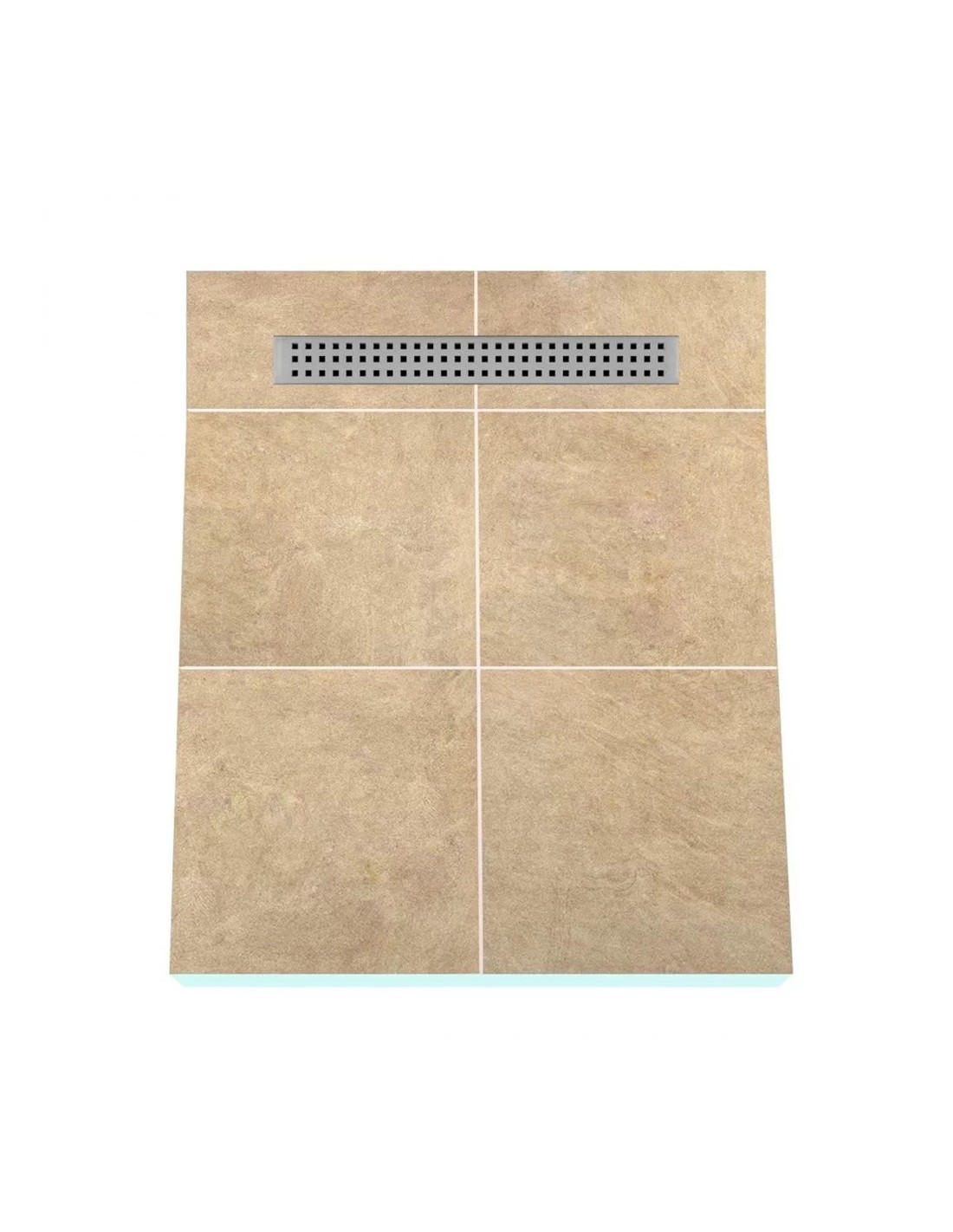

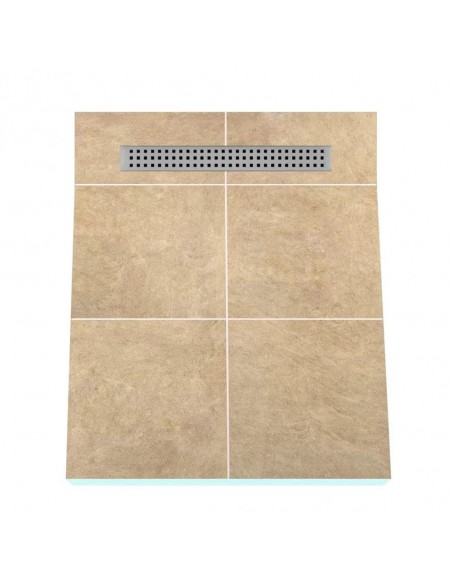

Beispiel Des Duschelements Wiper OneWay Mit Großformatigen Fliesen

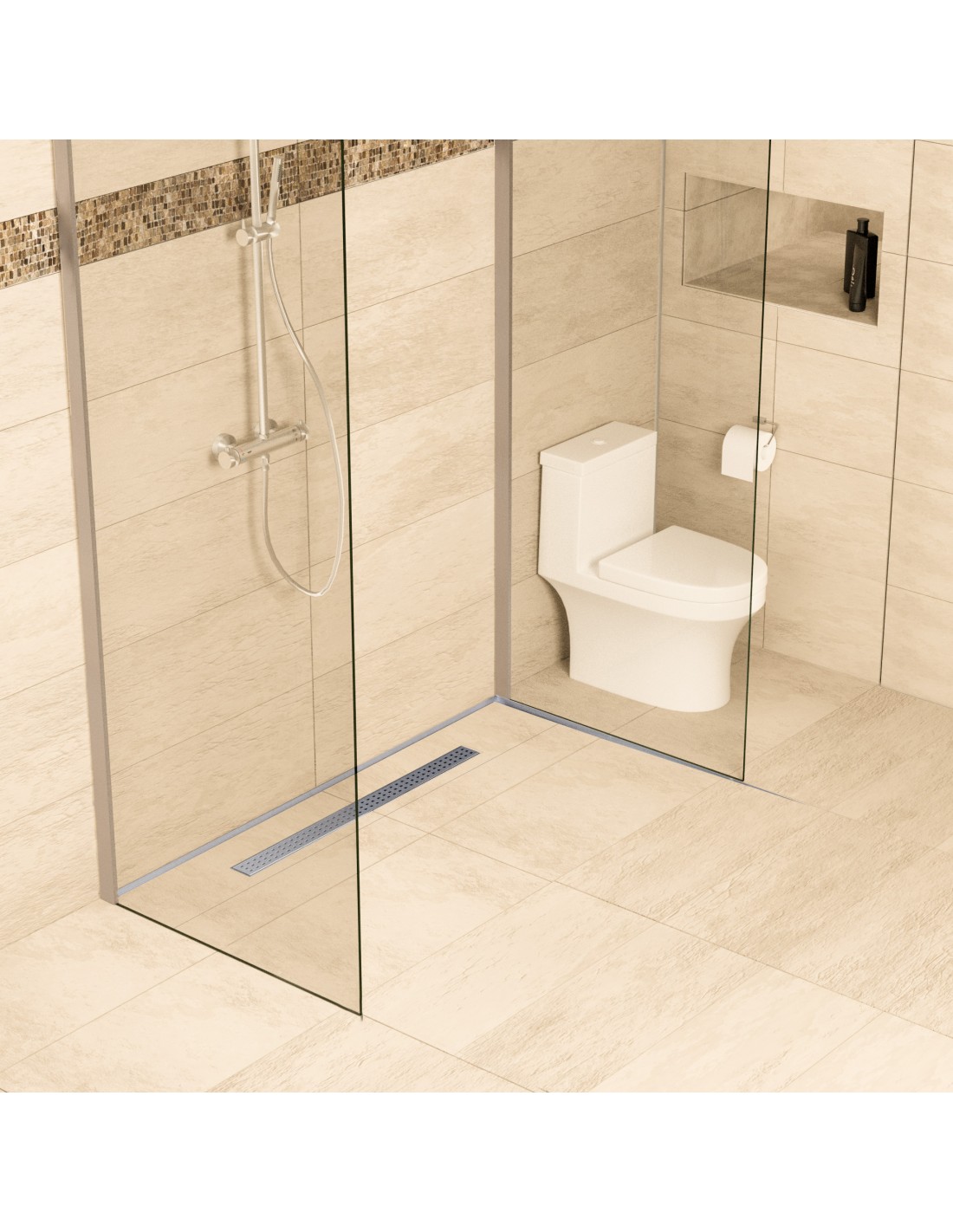

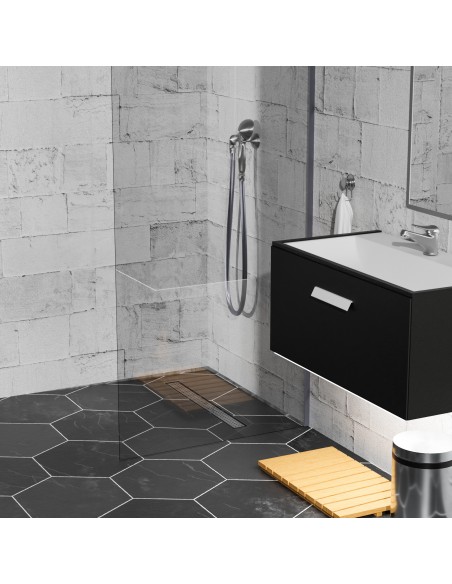

Anwendungsbeispiel: Klassischer Einbau Einer Offenen Eckdusche Mit 1 - Seitigem Gefälle Und Glasabtrennung

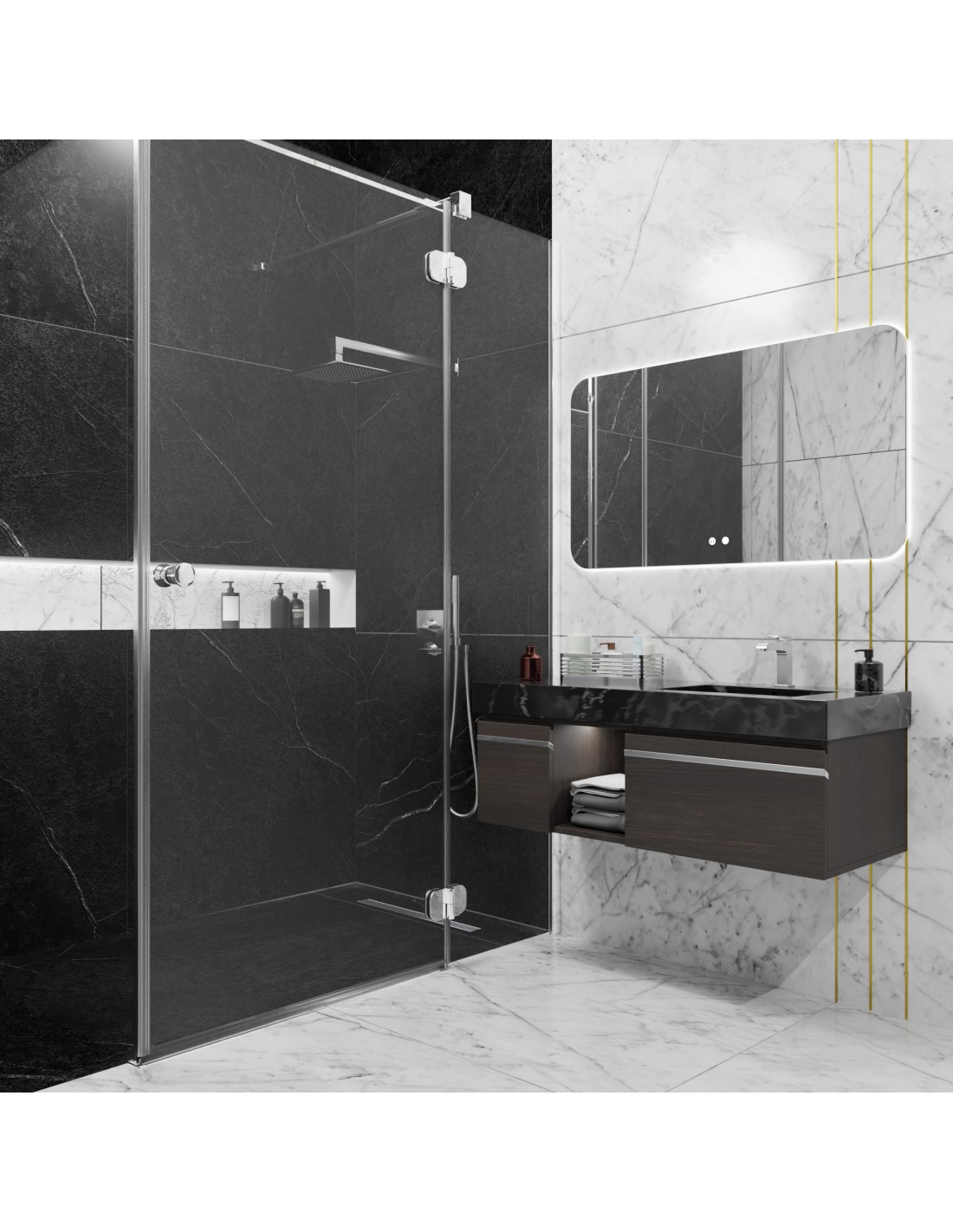

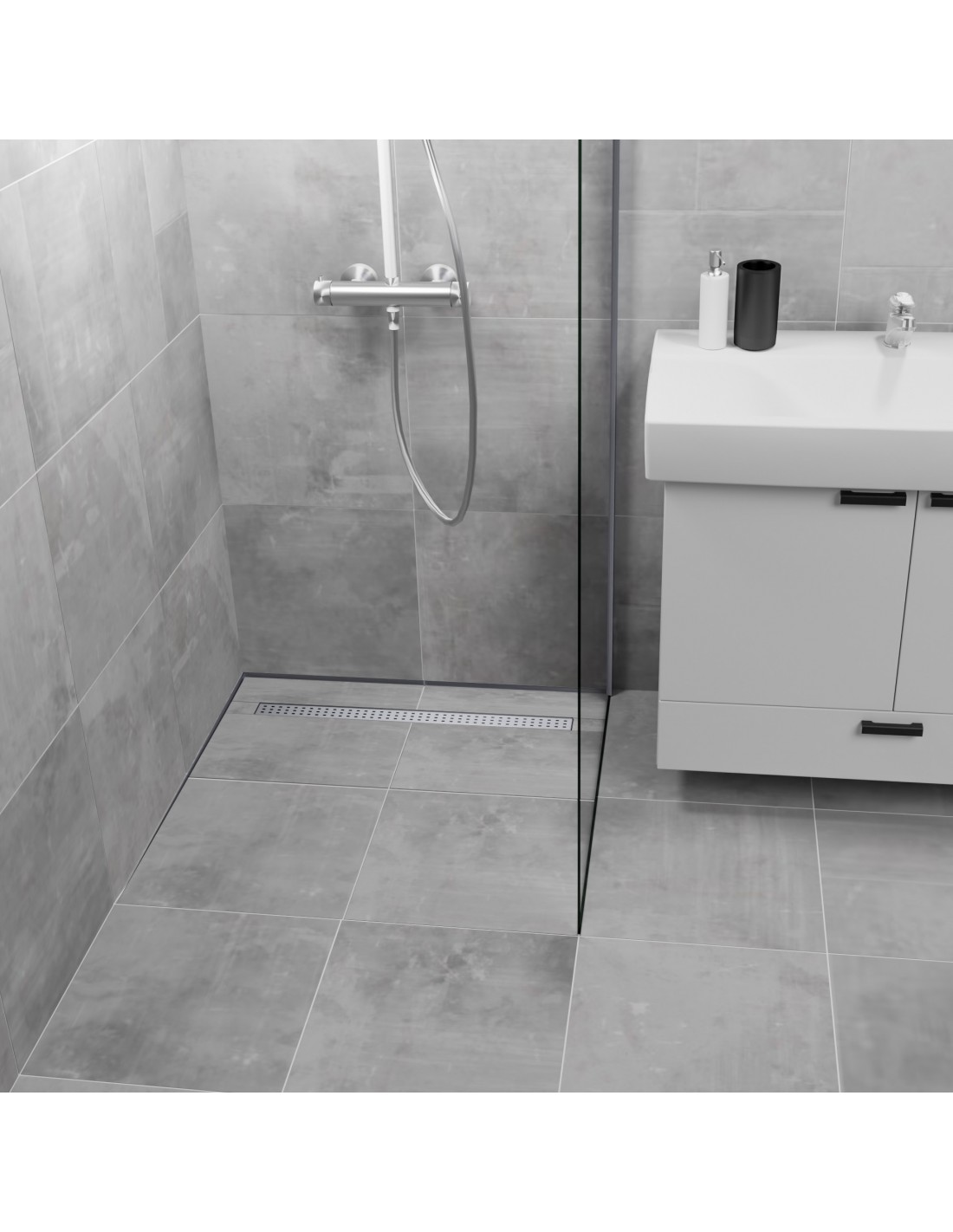

Anwendungsbeispiel: Helle Nischendusche Mit Großformatigen Weißen Fliesen Und Wand - Highlight Aus Schwarzen Mosaikfliesen

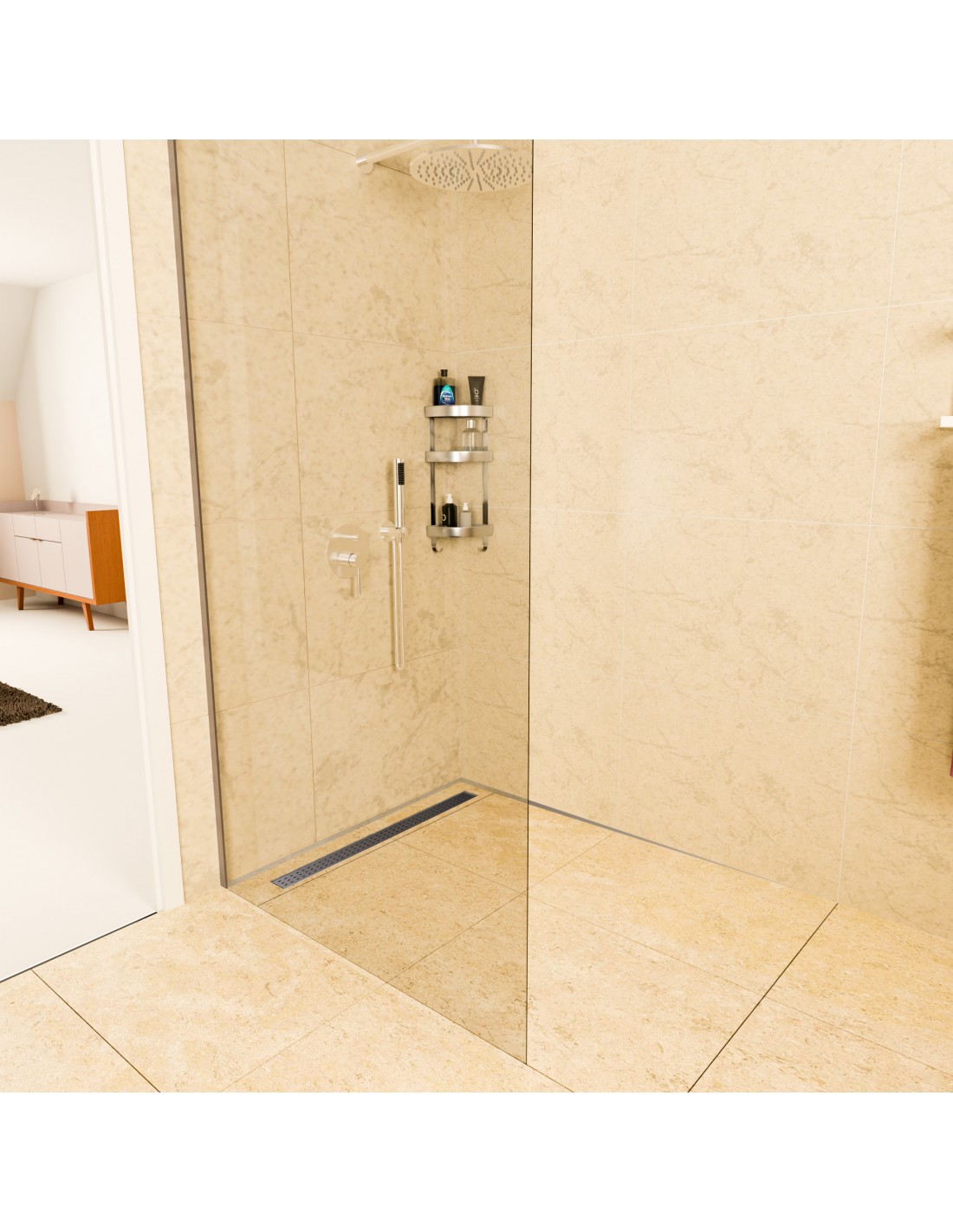

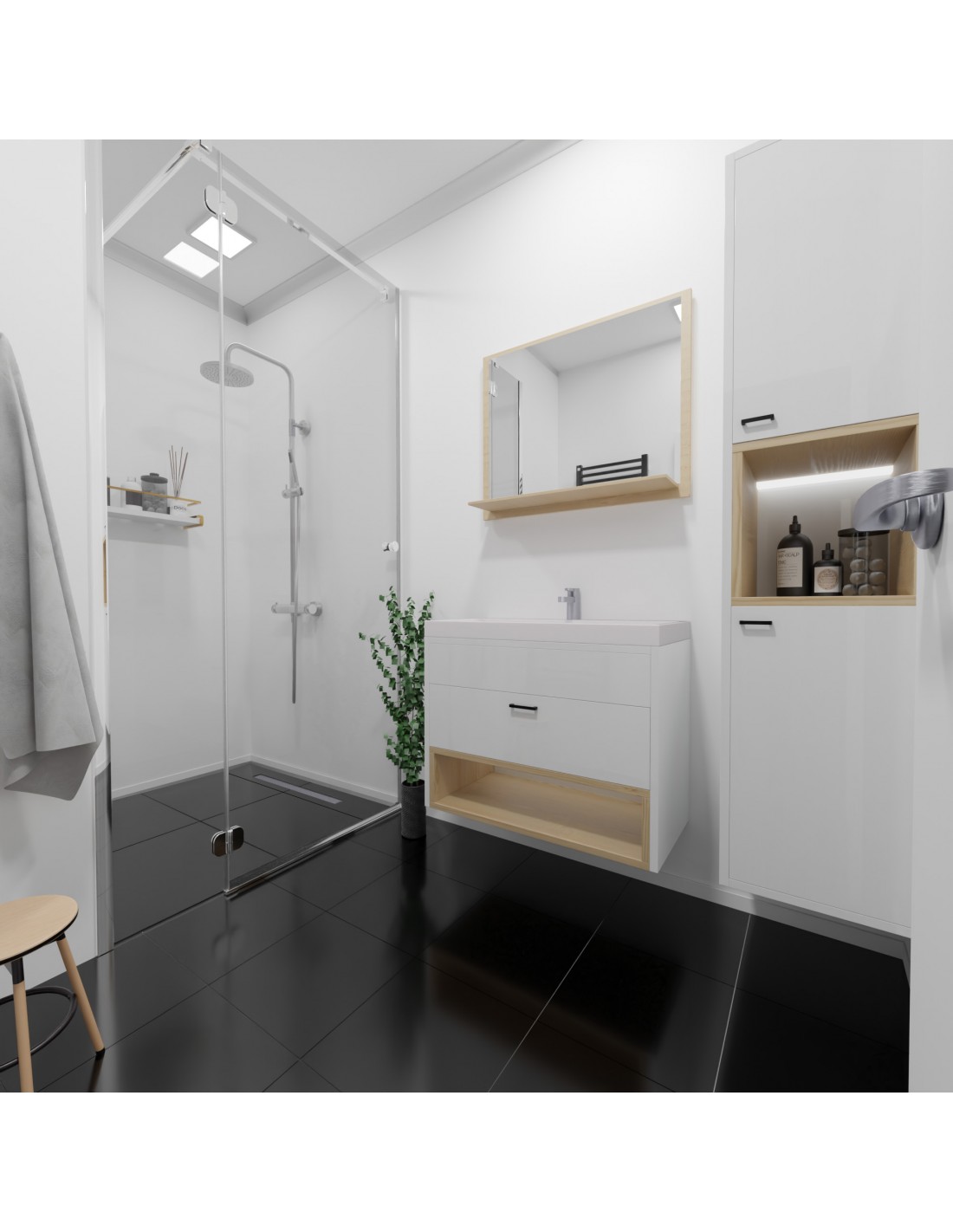

Anwendungsbeispiel: Kompaktes Badezimmer Mit Offener Eckdusche In Den Kontrast - Farben Schwarz Und Weiß

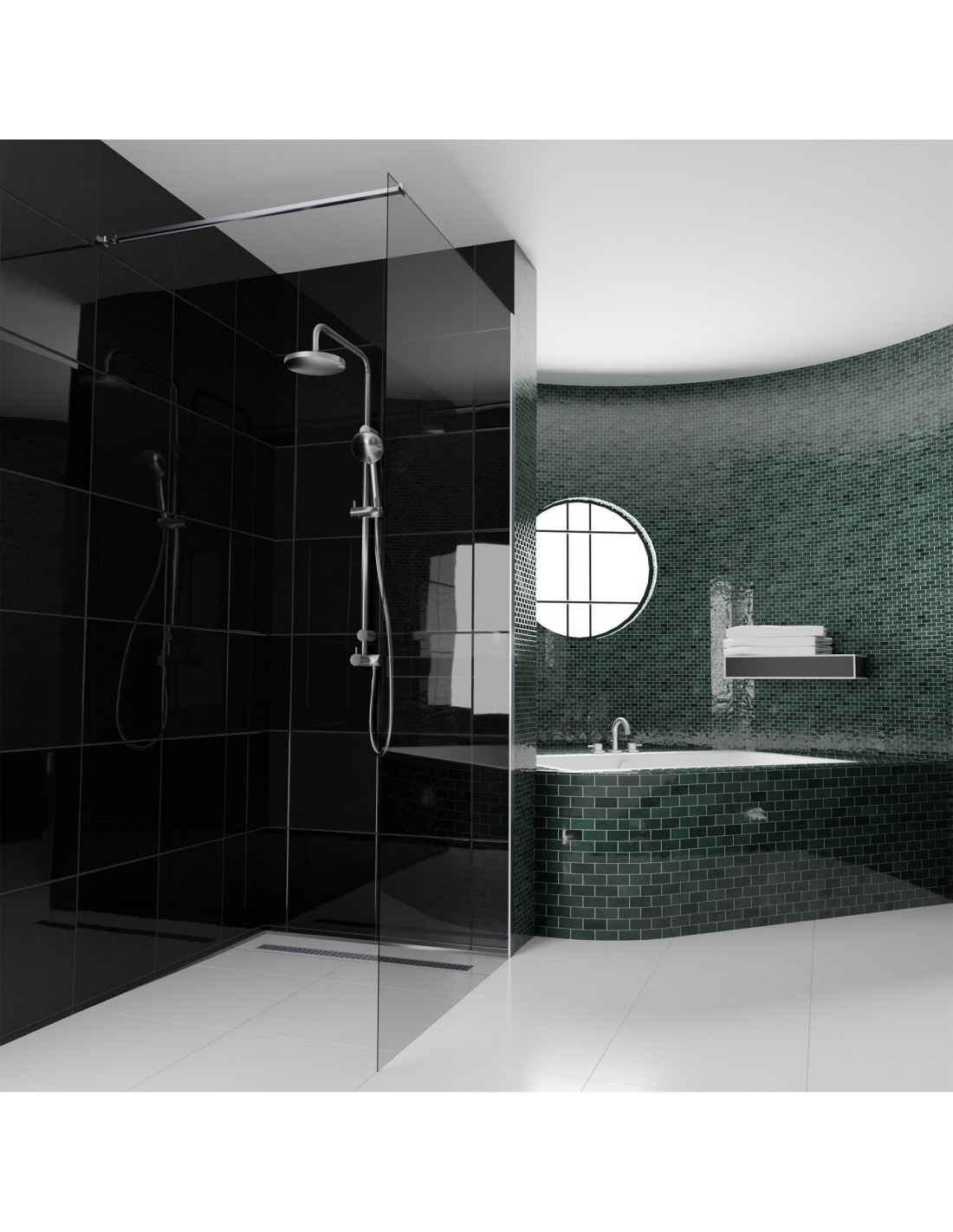

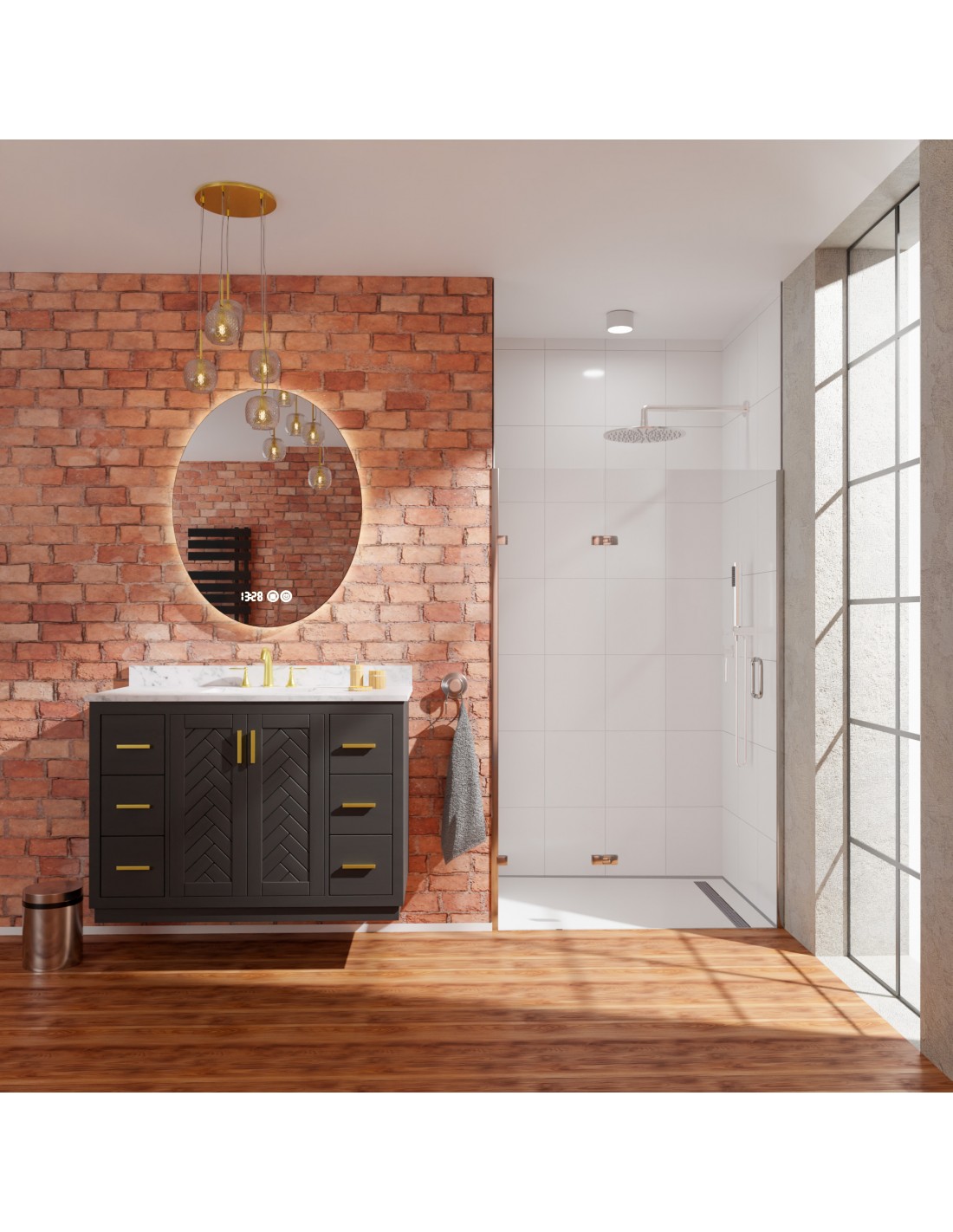

Anwendungsbeispiel: Barrierefreie Walk - In - Dusche Auf Dunklem Holzboden Kombiniert Mit Einer Modernen Glaswand

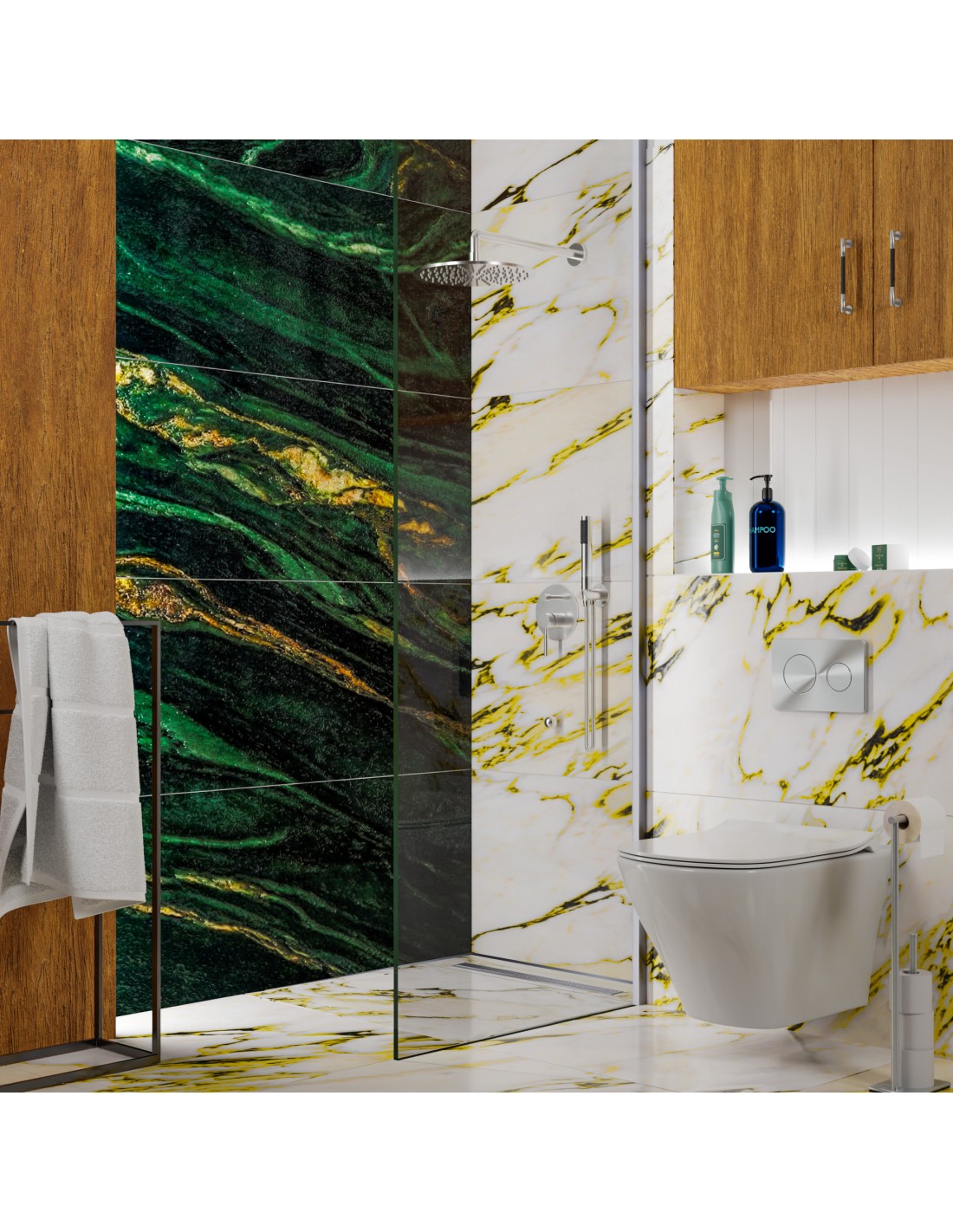

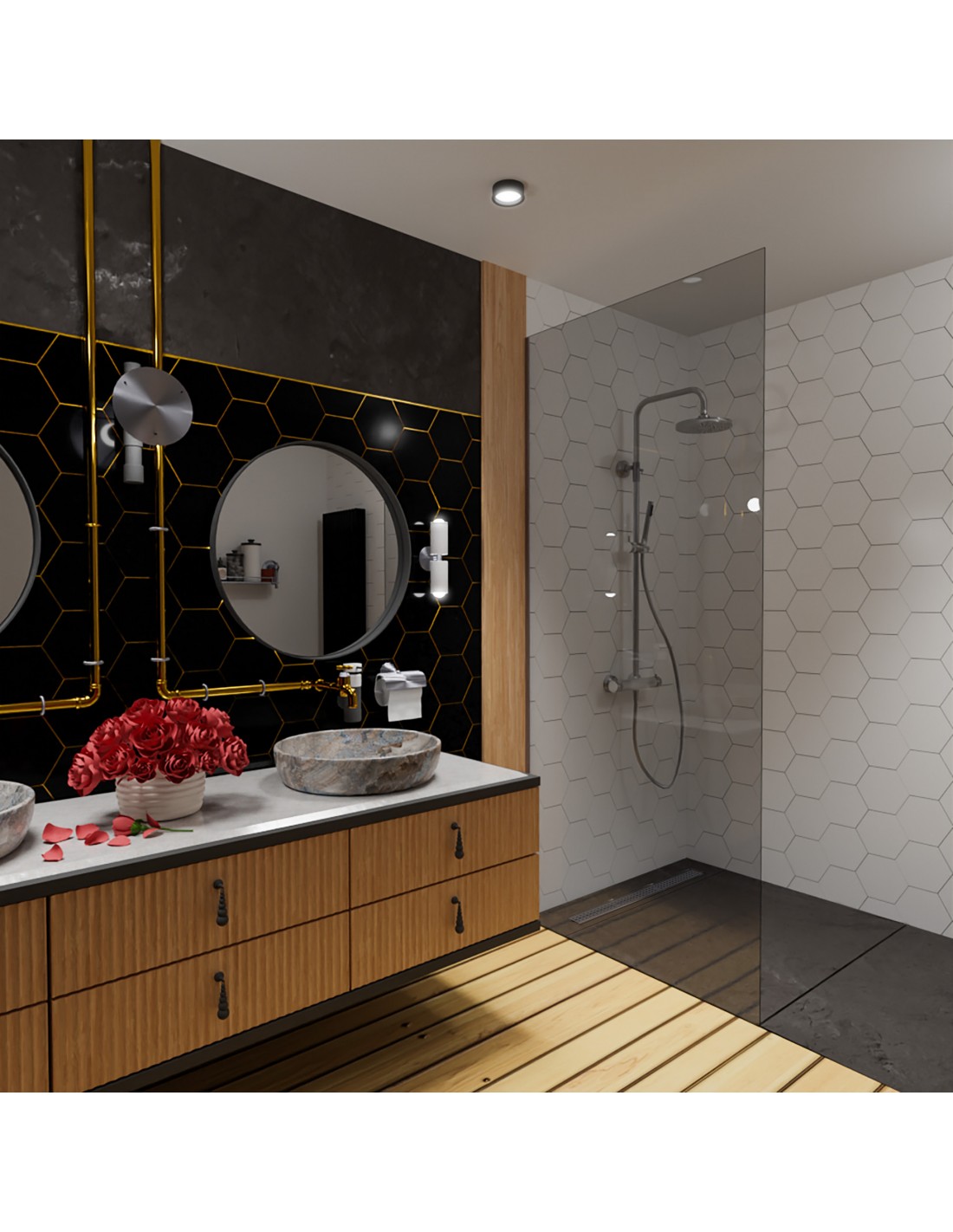

Anwendungsbeispiel: Modernes Bad Mit Begehbarer Dusche Auf Versetzten Fliesen In Schwarzer Marmor - Optik

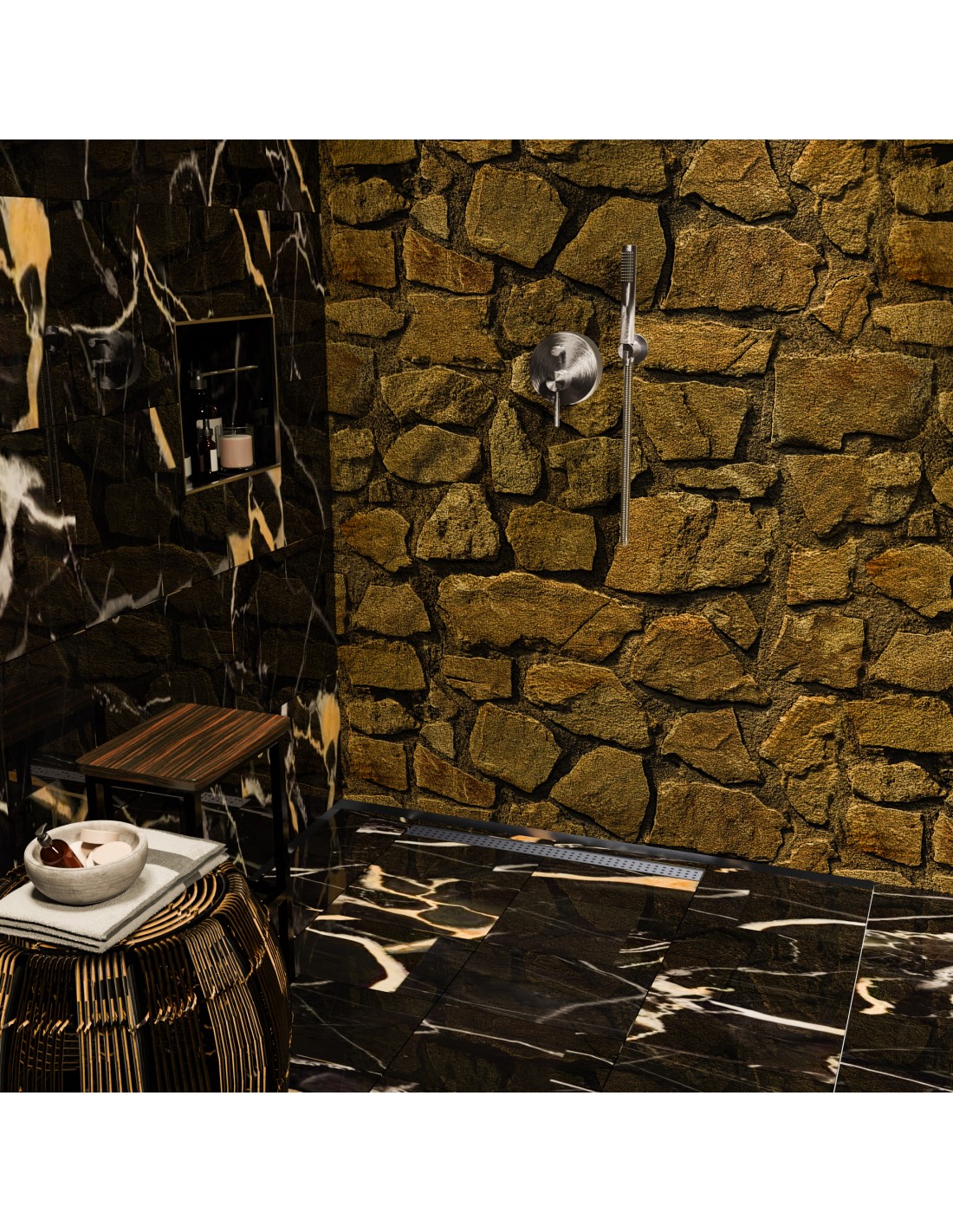

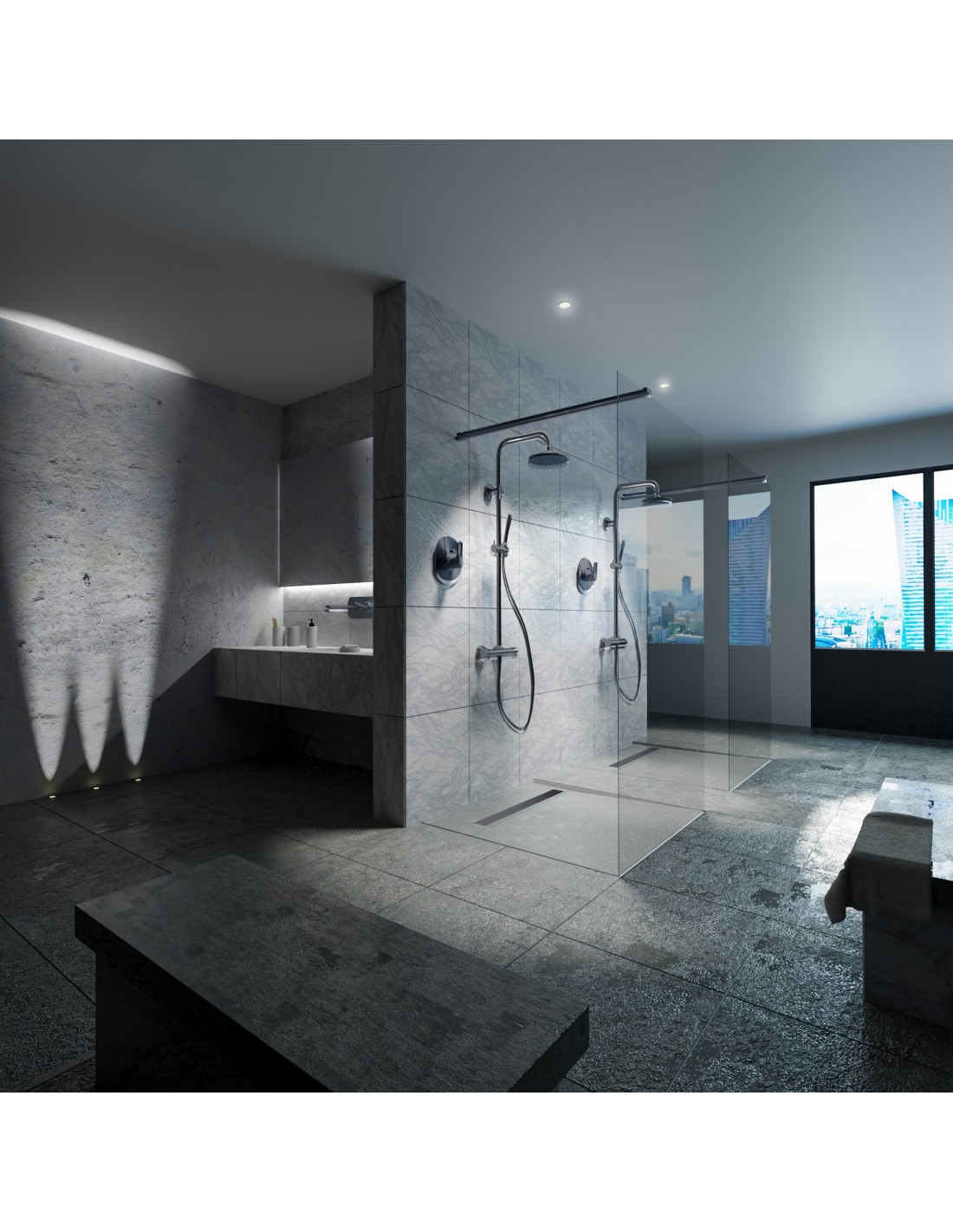

Anwendungsbeispiel: Traditioneller Walk - In Duschbereich Mit Glaswand Auf Hellen Fliesen In Den Farben Weiß Und Grau

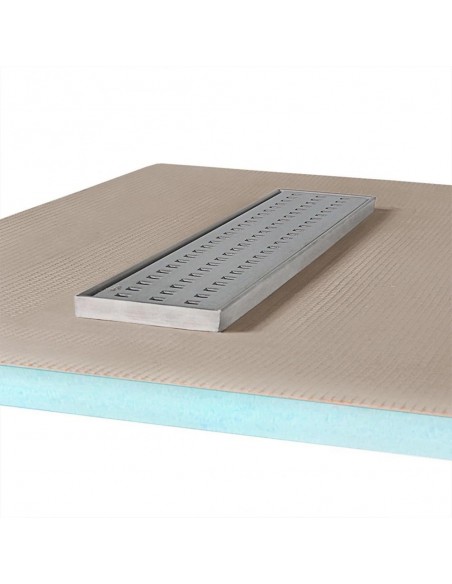

Installationsfertiges Duschelement Mit Integrierter Rinne Und Eingearbeitetem 1 - Seitigem Gefälle

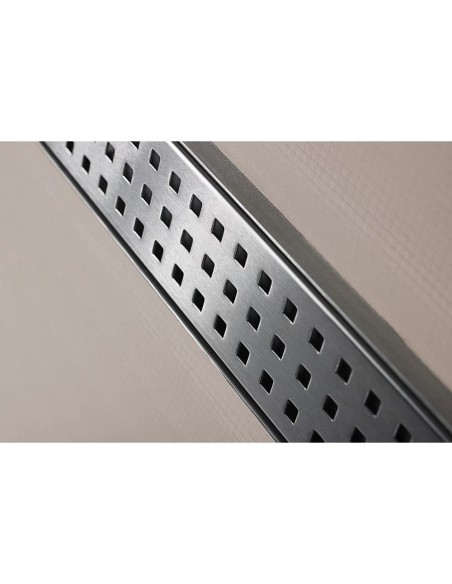

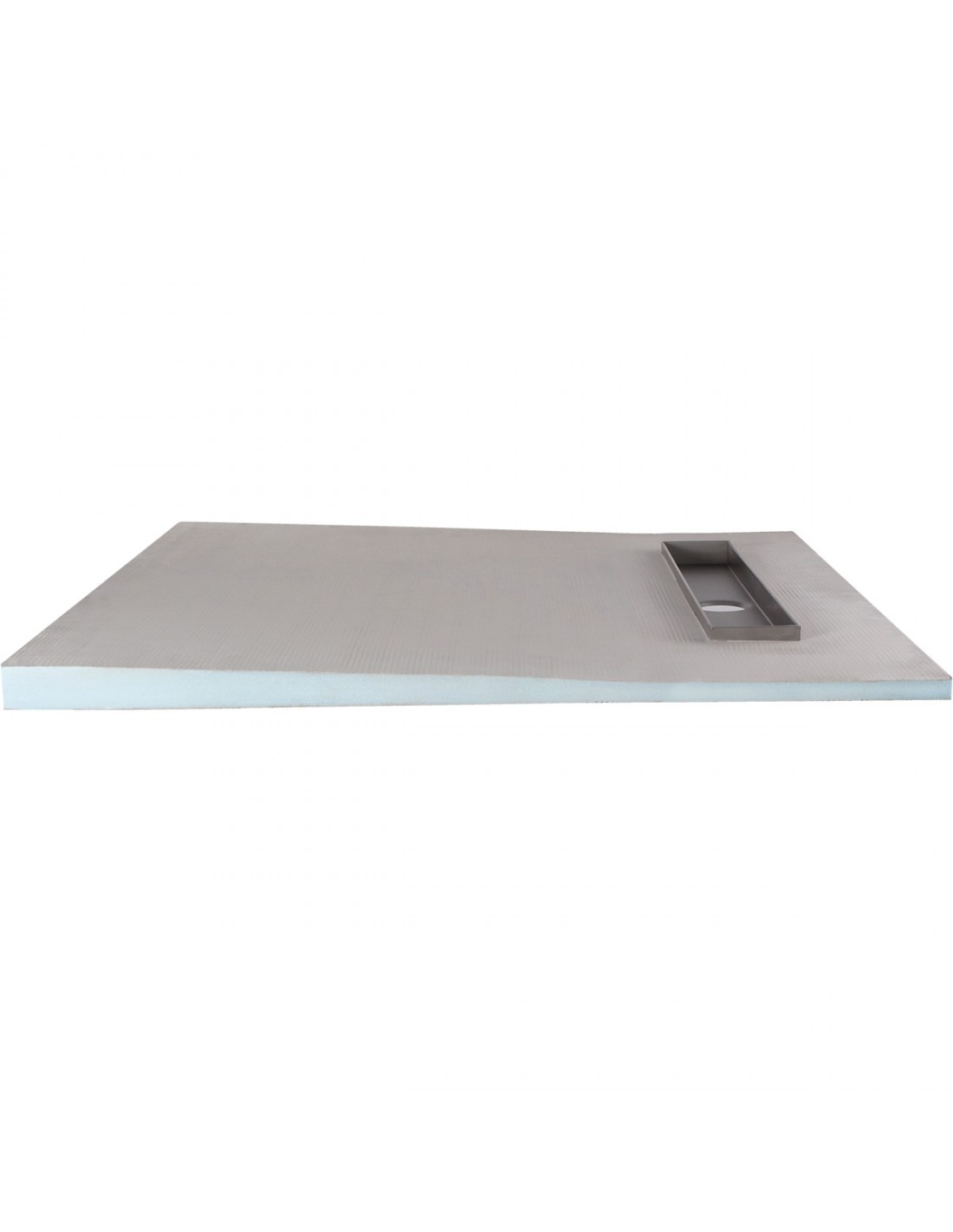

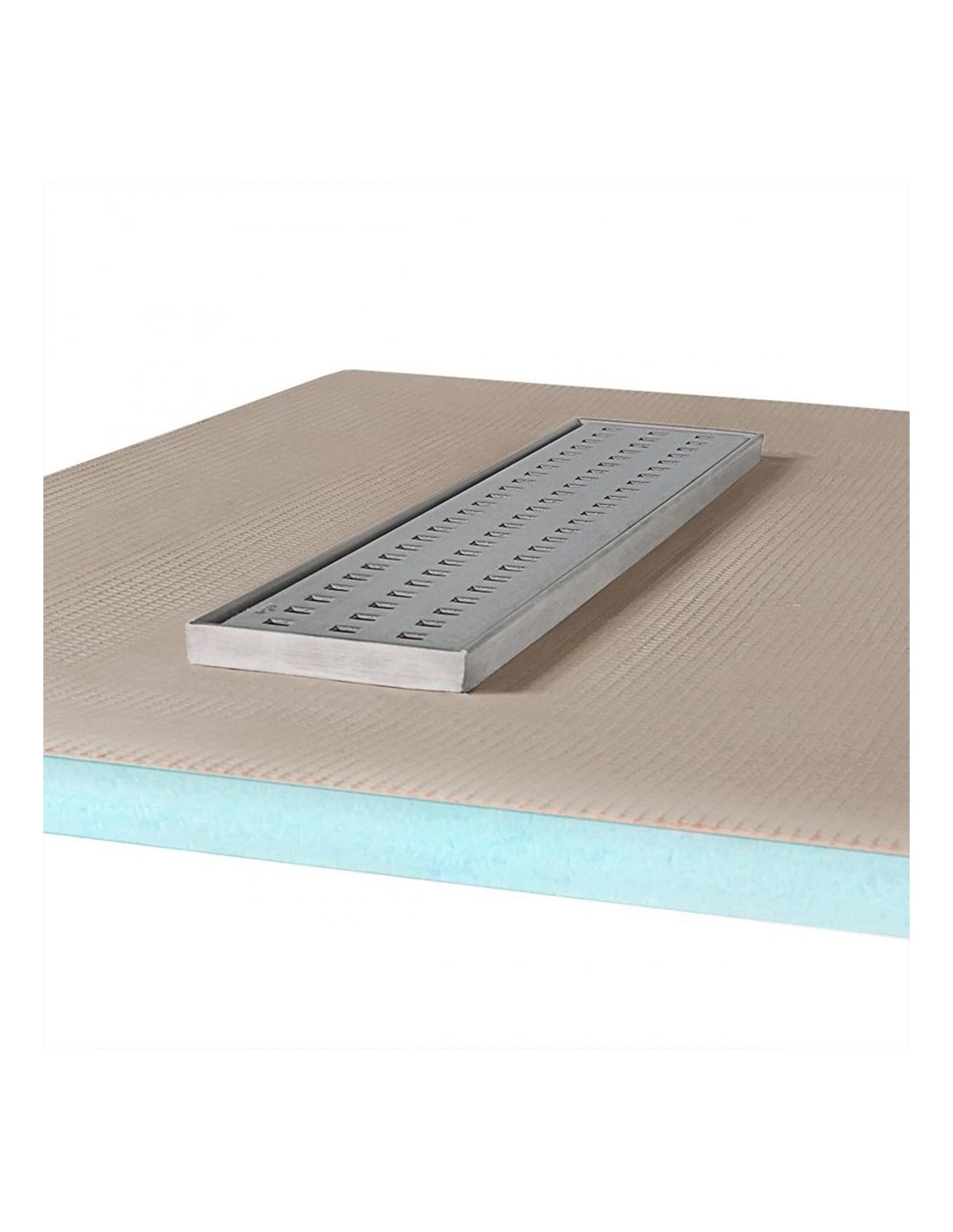

Seitlicher Blick Auf Den Rahmen Der Duschrinne, Der Zu 15 Mm Aus Der Platte Hinausragt

Nahaufnahme Der Eingearbeiteten Duschrinne Und Designrost Sirocco

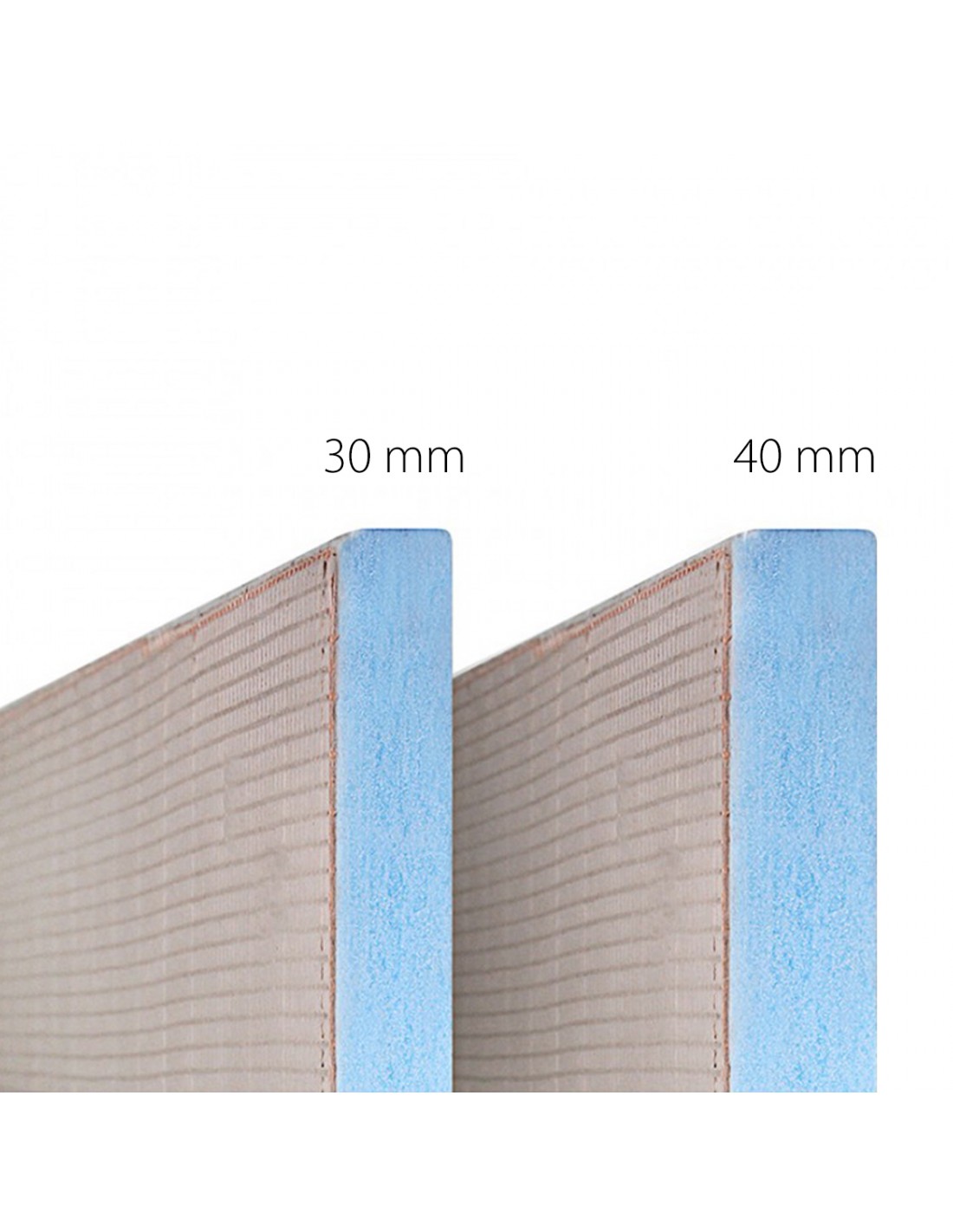

Zwei Unterschiedliche Plattenstärken: Je Dicker Das Element, Desto Besser Das Gefälle Und Die Dämmung (30, 40 Mm)

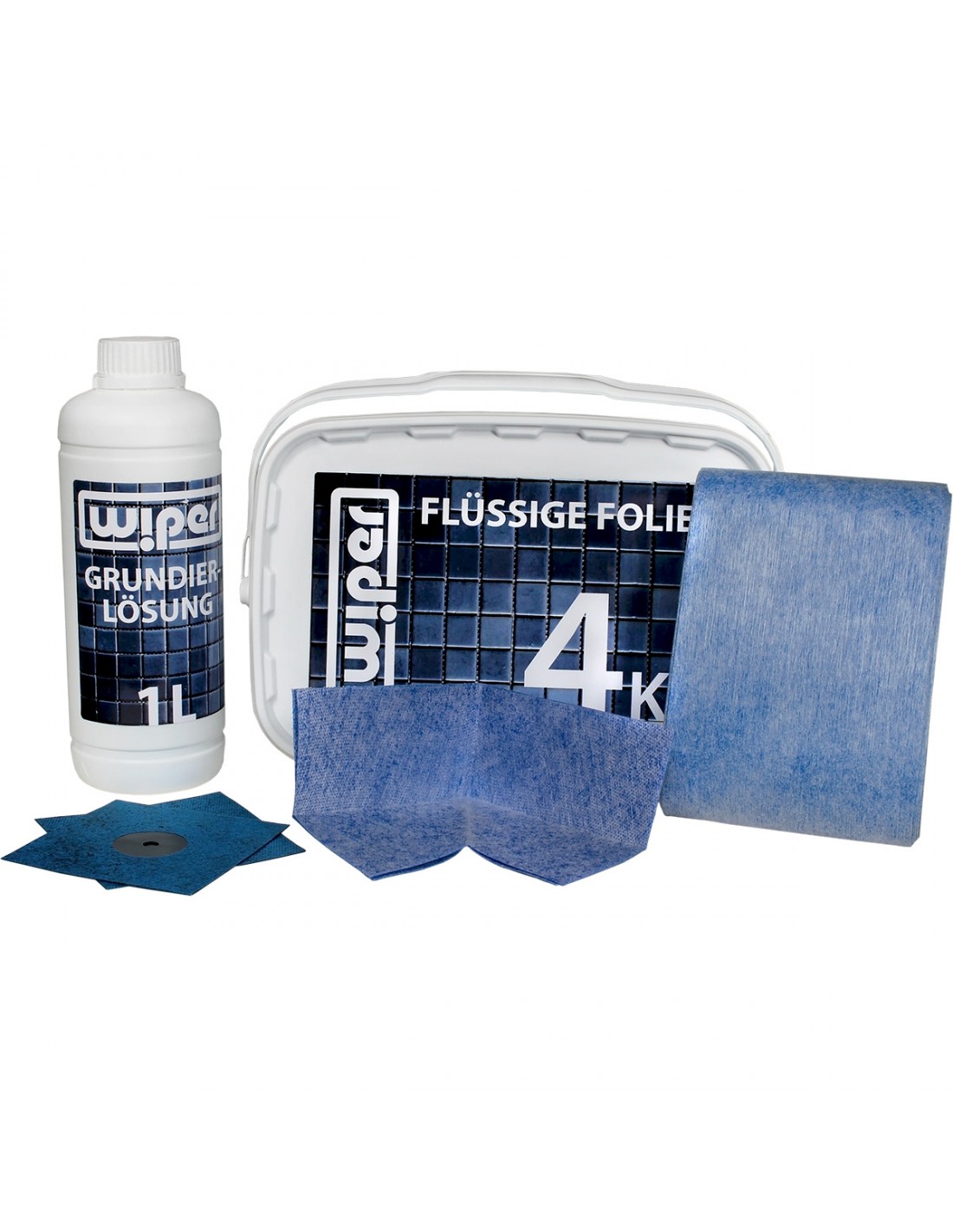

Wiper Abdichtungsset Inkl. Grundierung, Flüssige Dichtfolie, Dichtband, Dichtecken Und Flexible Rohrabdichtung

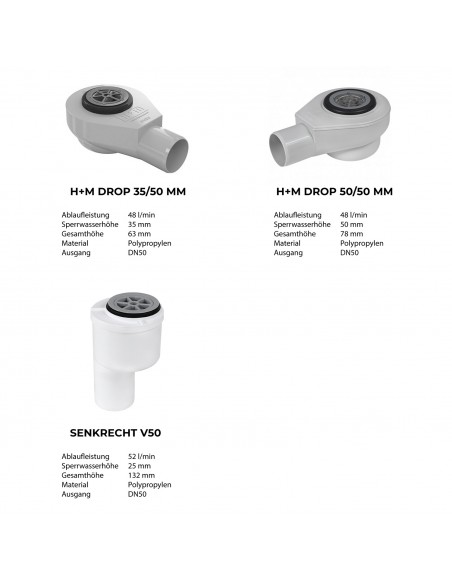

Auswahl Verschiedener Siphons (senkrechter Oder Waagerechter Abgang), Im Set Enthalten

-40%

Technische Zeichnung: Duschelement Wiper OneWay 90x140 cm Line Premium Sirocco

Duschelement 90 x 140 cm 1-seitiges Gefälle mit Rinne Wiper OneWay Line Premium Sirocco für Fliesenboden

Name: Duschelement 90 x 140 cm 1-seitiges Gefälle mit Rinne Wiper OneWay Line Premium Sirocco für Fliesenboden
Brand: Wiper
SKU: TLOB9146S
Price: 476.16 EUR
Availability: InStock

Befliesbares Duschelement 90 x 140 cm mit einseitigem Gefälle für Fliesenboden mit integrierter Edelstahl-Duschrinne, Siphon und Designrost Sirocco (Vierecke)

Lieferumfang Lagerbestand prüfen

Auf Lager: 4 Stk. (diese Variante: 4 Stk.)

Das Duschelement Wiper OneWay Showerlay Line ist eine doppelt beschichtete XPS-Hartschaumplatte mit einer integrierten Edelstahl-Duschrinne und einseitigem Gefälle. Das Produkt ist in zwei Stärken (30, 40 mm) und in fünf verschiedenen Designs erhältlich. Die robuste Oberfläche bietet nach dem Abdichten höchste Hydroisolierung, eine optimale Wärme- und Schallisolierung sowie eine hohe Belastbarkeit. Das Duschelement ist einbaufertig und kann nach dem Aufbringen von flüssiger Dichtfolie und unter Berücksichtigung der Trocknungszeit direkt verfliest werden. Mittels Fliesenkleber wird es vollflächig in den vorgesehenen Duschbereich eingeklebt und schafft einen barrierefreien Übergang in Ihrem Bad.

Schon während des Fertigungsprozesses wird ein Gefälle von ca. 1,7 ~ 2% in das Element eingearbeitet (abhängig von Plattengröße und -stärke), wodurch das korrekte Zuschneiden der Fliesen und das Verlegen vereinfacht wird. Mit der Abdeckung "Sirocco" verleihen Sie Ihrer Dusche einen frischen Look durch ein markantes und visuell überzeugendes Design.

Bei Bestellung dieses Sets erhalten Sie: Duschboard mit integrierter Duschrinne und Designrost aus Edelstahl sowie einen strapazierfähigen Polypropylen-Siphon nach Wahl. Optional können Sie bei uns im Shop noch ein Abdichtungsset, eine elektrische Heizmatte oder eine Schallschutzmatte mitbestellen, um gleich mit der Badsanierung beginnen zu können.

Derzeit führen wir in unserem Webshop Duschelemente in den Größen zwischen 800 x 800 und 900 x 1850 mm - Sollten Sie eine andere Größe oder eine versetzte Ablaufposition benötigen, kontaktieren Sie uns gerne im Vorfeld. Sonderanfertigungen sind generell möglich, bringen allerdings eine erhöhte Produktions- und Lieferzeit mit sich.

Größe

Designrost

Stärke

Siphon

Wiper Dichtset

Fußbodenheizung

Duschabtrennung

Artikel-Nr. TLOB91463SWD50

Lagerbestand prüfen

Derzeit verfügbarer Lagerbestand: 4 Stk. (diese Variante: 4 Stk.)

476,16 €

statt 793,60 €* -40% 317,44 €Ihr Ersparnis zum Grundpreis

Bruttopreis

Für einen zusätzlichen Rabatt von 5% fügen Sie Ihrem Warenkorb 500 € hinzu.

Erfahren Sie mehr

Um einen der Rabatte nutzen zu können, sollte Ihr Einkaufswert (brutto) eine der untenstehenden Grenzen überschreiten. Mehr zu unseren Rabatten

Warenwert (brutto)	Rabatt
500 €	5%
1000 €	10%
2000 €	15%
10000 €	20%
25000 €	25%
50000 €	30%

über unsere Rabatte .

Wenn Sie dieses Produkt in den Warenkorb legen, sind Sie nur noch 23.84 € entfernt von 5% Rabatt auf die gesamte Bestellung.

Verifizierte Firmenkunden aus ausgewählten Bereichen erhalten zusätzlich 20% Sofortrabatt jetzt registrieren!

Direkt zu

4 Stk. verkauft in den letzten 90 Tagen

2 Ansichten in den letzten 24 Stunden

Name	Menge	Datum
Do...ef	1	2024-09-19 15:35:16
Pa...ar	1	2024-09-07 13:27:58
Jo...um	1	2024-07-19 09:08:38
Se...og	1	2024-06-26 16:30:08

Basierend auf Ihren gewählten Kombinationen, erhalten Sie die folgenden Artikel im Set:

Duschelement mit 1-seitigem Gefälle inkl. Rinnenablauf

Stärke: 30 mm

Designrost

Sirocco (Vierecke)

Siphon

Siphon: Drop 50

Zubehör

Anleitungen und Garantie

Wiper Dichtset

nicht mitbestellen

Elektr. Fußbodenheizung (Set)

nicht mitbestellen

Digitales Thermostat

nicht mitbestellen

Duschabtrennung

nicht mitbestellen

Die Duschrinne ist immer 300 mm kürzer als die kürzere Seite (z.B. bei einem 800 x 1500 mm Duschelement, beträgt die Länge der Rinne 500 mm)
Die Höhe des Rahmens bei der Duschrinne beträgt 15mm (Edelstahl-Flansch bis zur oberen Kante). Dabei ragt sie eingebaut im Showerlay durch die eingesetzte Dichtmanschette, Netzverstärkung und Mineralische Beschichtung ca. 13 mm (+/- 1mm) heraus, wodurch für den Bodenbelag (z.B. Fliesen) inkl. Kleber eine Mindestdicke von ca. 13 mm erforderlich ist. Falls Sie diese Dicke nicht erreichen, füllen Sie den Rest ebenfalls mit Fliesenkleber auf..
exakte Abmessungen finden Sie im Reiter "Technische Zeichnung"

Bei Bedarf können Sie die Platte mithilfe einer Handsäge in der Länge oder Breite kürzen - Achten Sie dabei darauf, jeweils beide Seiten in ein einheitliches Maß zu bringen, um das eingearbeitete Gefälle zur Rinne sicherzustellen!
Auch wenn Hindernisse wie z.B. Rohrleitungen auftreten, kann der Duschboden problemlos vor Ort zugeschnitten werden.

Dieses Duschelement wurde speziell für die Produktreihe der Wiper Premium Duschrinnen entworfen. Hierbei können Sie zwischen einem von fünf modernen Designrosten wählen. Die Abdeckungen können auf Wunsch auch einzeln (dazu) erworben werden und sind problemlos auswechselbar.
Die Duschrinne wird ab Werk fest in der Bodenplatte verbaut und als ganzes zu Ihnen nach Hause geliefert.
Standardmäßig wird die Rinne parallel zur Breitenseite verbaut, mit jeweils 15 cm Abstand nach li/re und zur hinteren Kante. Der Abfluss sitzt mittig im Ablauf. Auf Wunsch können Rinne oder Abflussposition auch dezentral verbaut werden - bitte kontaktieren Sie uns dazu im Vorfeld.

Mögliche Stärken der Duschplatte: 30 oder 40 mm
Die XPS-Platte ist beidseitig doppelt mit einem flexiblem Zementmörtel beschichtet und glasfaserverstärkt
Durch einen maschinellen CNC-Zuschnitt sind präzise Abmessungen und ein gleichmäßig abfallendes Gefälle gewährleistet
Das Duschelement ist leicht und zugleich sehr robust. Das Befahren mit einem Rollstuhl ist möglich.

Das Wiper Showerlay bietet die perfekte Lösung für Beton-/Estrichböden, kann aber auch auf Holzböden verwendet werden.
Im Falle von Holzböden muss der Boden nach Entfernen der Dielen stabilisiert werden, da die Duschbodenplatte allein nicht genug Tragkraft besitzt! Zu empfehlen sind Spanplatten mit einer Mindestdicke von 20 mm, die zwischen die vorhandene Holzbodendecke gesetzt werden.
Das Duschelement ist ideal für Fliesenböden, jedoch ist es nicht für Vinyl-Bodenbeläge geeignet
Auch geeignet für die Kombination mit Fußbodenheizungen (Achtung: diese sollten auf dem Duschelement, unter den Fliesen, installiert werden)

Das Produkt ist geeignet für folgende Untergründe und Bodenbeläge:

Beton/EstrichHolz Fliesen Mosaik

Trays - Footer

Größe: 90 x 140 cm
Material: XPS-Hartschaumplatte, doppelseitig beschichtet
Länge: 140 cm
Breite: 90 cm
Stärke: 30 · 40 mm
Rinnenlänge (sichtbarer Bereich): 60 cm
Designrost: Sirocco
Oberfläche: gebürstet (auf Anfrage: matt oder poliert)
Schneiden: Maß (A): bis zu 50 mm · Maß (B): bis zu 100 mm
Gefälle: 1-seitig
Lieferumfang: Duschelement mit integrierter Duschrinne · Designrost · PP-Siphon
Zubehör (Optional): Wiper-Dichtset · Schallschutzmatte · elektr. Fußbodenheizung · Duschabtrennung
Produktreihe: OneWay
Farbe: Silber

➔ Anwendungshinweis

Ein Praktisches Abdichtset für Ihre Dusche; beinhaltet alle benötigten Komponenten: 4kg flüssige Dichtfolie, 1L Grundierlösung, 10m elastisches Dichtband, 2x Dichtecken und 2x Runddichtungen. Eine ideale Lösung, um den Ablauf samt Rohranschlüsse wasserfest abzudichten. Ein Set ist ausreichend für eine Fläche von 3,5 m² - auch anwendbar auf den gesamten Nassraum inkl. der Wände. Jede Komponente des Kits ist gebrauchsfertig und sehr einfach zu handhaben - Es erfordert keine speziellen Werkzeuge. Das Dichtset kommt in einem praktischen Kunststoffbehälter mit Tragegriff.

Set besteht aus:

4 kg flüssige Dichtfolie
1l Grundierlösung
10m elastisches Dichtband
2x Dichtmanschetten für Rohrdurchführungen
2x Dichtecken zum Abdichten von Innenenecken

Eigenschaften:

Ein Set reicht aus für eine Fläche von 3,5 m²
Verbrauch: ca. 1,2kg/m²
Trocknungszeit: 2 Stunden
Lösungsmittelfrei

Flüssige Dichtfolie

Die flüssige Dichtfolie ist ein gebrauchsfertiger, Ein-Komponenten-, lösemittelfreier Dichtstoff, der sich aus Polymerdispersion, Füllstoffen und modifizierenden Zusätzen zusammensetzt. Wenn die Flüssigkeit auf den Untergrund aufgebracht und gehärtet wird, bildet sie eine flexible, wasserdichte Beschichtung. Das Produkt ist vor allem für den Einsatz in feuchten Räumen empfohlen, wo sich viele Menschen aufhalten (z.B. Schwimmbäder, Küchen, Wäschereien). Es gewährleistet eine vollständige Isolierung von Feuchtigkeit unter Verkleidungen und Abdeckungen, wie z.B. keramischen Fliesen, Kacheln, Terrakotta, Holzböden oder synthetischen Teppichen.

Grundierlösung

Dieses Produkt ist zur Grundierung von absorbierenden und porösen Oberflächen vorgesehen, sowohl für den Innen- wie auch Außenbereich. Besonders zu empfehlen ist es für Kalkstein, Gips, Poren-/Gasbeton, Gipskartonplatten und Zementputz. Das Grundiermittel hat eine hohe Penetrationsfähigkeit, wird durch den Untergrund tief absorbiert, um es damit zu verstärken und erlaubt "Atmen". Dies ist vorteilhaft für die Struktur der Untergrunde, die mit der Zeit einige ihrer vorigen Eigenschaften verlieren. Diese Grundierungslösung verbessert die Haftung anderer Stoffe an der Oberfläche, die auf dem grundierten Untergrund verwendet werden. Durch Reduzierung der Saugfähigkeit des Untergrundes wird auch der Verschleiß der verwendeten Beschichtungsstoffe, Dispersionsfarben und Klebstoffe reduziert. Durch Gehalt an Biozid und Fungizid schützt die Lösung den grundierten Untergrund gegen Bildung von Schimmel und Bakterien in dem Produkt.

H+M Drop 50

Effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Eine innovative Lösung, die die strengsten Nutzungsstandards erfüllt. Der H+M Drop 50 Siphon ist eine beliebte Wahl für Duschen, die eine minimale Einbauhöhe von 108 mm erlauben. Durch die hohe Sperrwasserhöhe von 50 mm werden unangenehme Gerüche für rund 4-5 Wochen problemlos verschlossen (ohne die Dusche zu benutzen). Das Ablaufgehäuse eignet sich für Wiper Linienentwässerungen und Punktabläufe, aber auch für komplette Duschelemente. Die hohe Ablaufleistung von 48 l/min. garantiert einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.

Material: Polypropylen (PP)
Höhe: 78 mm
Breite: 115 mm
Länge: 180 mm
Ablaufleistung: 48 l/min
Sperrwasserhöhe: 50 mm (DIN EN 1253 konform)
Ausgangsdurchmesser: DN 50
drehbar um 360°

Technisches Datenblatt - Drop 50

H+M Drop 35

Effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Eine innovative Lösung, die die strengsten Nutzungsstandards erfüllt. Der H+M Drop 35 Siphon ist eine allseits beliebte Wahl und überzeugt mit einer Höhe von nur 63 mm und einer Sperrwasserhöhe von 35 mm. Das Ablaufgehäuse eignet sich für Duschrinnen und Punktabläufe auf Fliesenböden als auch für komplette Duschelemente. Die geringe Höhe erleichtert den Einbau sowohl in Beton- als auch in Holzböden erheblich. Die hohe Ablaufleistung von 48 l/min. garantiert einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.

Material: Polypropylen (PP)
Höhe: 63 mm
Breite: 115 mm
Länge: 180 mm
Ablaufleistung: 48 l/min
Sperrwasserhöhe: 35 mm (DIN EN 1253 konform)
Ausgangsdurchmesser: DN 50
drehbar um 360°

Technisches Datenblatt - Drop 35

H+M Senkrecht

Eine effiziente Ablaufgarnitur aus langlebigem Polypropylen (PP). Mit dem senkrechten Abgang (auch Deckensiphon genannt) stellt dieses Siphon eine beliebte Wahl, um Balken oder Rohrleitungen zu umgehen. Es bietet eine äußerst hohe Ablaufleistung, jedoch eine niedrige Sperrwasserhöhe. Das Siphon ist um 360° drehbar. Es ist kompatibel mit Wiper Duschrinnen und Punktabläufen, aber auch mit kompletten Duschelementen. Das H+M Senkrecht garantiert mit einer äußerst hohen Ablaufleistung von 52 l/min. einen störungsfreien Betrieb, auch bei starker Wasseransammlung. Im Set enthalten sind Ablaufgehäuse, Gewindestück, Geruchsverschluss, Haarsieb, O-Ring Dichtung sowie ein spezieller Montageschlüssel, der das Herausnehmen und die Reinigung des Siphons erleichtert.

Material: Polypropylen (PP)
Höhe: 132 mm
Ablaufleistung: 52 l/min
Sperrwasserhöhe: 25 mm
Ausgangsdurchmesser: DN 50
drehbar um 360°

Technisches Datenblatt - Senkrecht

Elektr. Fußbodenheizungsmatte

Auf Wunsch können Sie eine elektrische Heizmatte bei Bestellung einer Duschrinne oder eines Duschelements gleich mitbestellen. In unserem Shop erhalten Sie verschiedenste Größen, passend für Ihren Duschbereich. Im Set erhalten Sie die Heizmatte mit Versorgungskabel, digitales Thermostat mit Fußbodensensor, Kontrollkarte sowie Bedienungsanleitung.

Um eine geeignete Größe zu bestimmen, berechnen Sie einfach die Quadratmeter der gewünschten Fläche und subtrahieren Sie jegliche feststehenden Möbel oder Einrichtungen, die nicht beheizt werden dürfen. Wir empfehlen außerdem eine kleinere Größe zu wählen, als die berechnete Fläche, da Sie die Matte zwar passend auslegen, aber nur minimal zuschneiden können - hier müssen Sie besonders auf die elektrischen Heizkabel achten, um diese beim ggf. Zuschneiden nicht zu beschädigen.

SUNFLOOR Fußbodenheizung

Als moderne Lösung kann die SUNFLOOR Fußbodenheizung zusätzlich zu bestehenden Heizsystemen installiert, oder als Hauptwärmequelle in Ihrem Bad genutzt werden. Dank der geringen Höhe von nur 4 mm gelingt der Einbau unkompliziert und erfordert i.d.R. kein zusätzliches Absenken des Bodens. Die Heizmatte eignet sich vor allem für den Einbau in Estrich-/Betonböden. Falls Sie es auf Holzboden installieren möchten, sollten Sie zwischen Matte und Boden eine zusätzliche zementgebundene Bauplatte legen, die mit dem Heizsystem kompatibel ist.

Jetzt unser Sortiment an elektrischen Heizmatten entdecken!

Technische Eigenschaften:

Elektromagnetisch verträgliches 2-Leiterkabel zur Befestigung am Glasfasernetz
2,5 Meter dreiadriges Versorgungskabel
Vollständige Ummantelung durch Aluminium-Erdmantel
Einzigartige Blindverbindung zwischen Heiz- und Anschlusskabel
Chrom/Nickel Widerstandsdraht
PTFE (Teflon) Isolierung
PVC-Schutzmantel
10 -11 Watt pro Meter Widerstandsdraht, 230 Volt
Kabeldurchmesser ca. 4 mm
Mattenbreite 25 oder 50 cm
Erfüllt die aktuellen NEN-Normierungen für Installationen in allen Feuchträumen

Digitales Thermostat

Im Vergleich zum manuellen Thermostat bietet ein digitales Thermostat verschiedenste Kontrollmöglichkeiten bei der Wärmeregulierung in Ihrem Bad: Über das eingebaute Display können Sie per Touch-Funktion die gewünschte Temperatur einstellen, eine Maximaltemperatur festlegen und eine Uhrzeit angeben, ab wann der Fußboden aufgeheizt sein soll. Sie können außerdem einen individuellen Modus erstellen (z.B. Hausbetrieb und Urlaubsmodus) und diesen mit einem Klick aktivieren/deaktivieren. Über den integrierten Wifi-Accesspoint können Sie das Thermostat auch mit Ihrem Smartphone verbinden und dieses bequem via App steuern. Sollten Sie Hilfe benötigen, können Sie im Menü das digitale Handbuch aufrufen, um einzelne Modulbeschreibungen anzeigen zu lassen.

Eigenschaften:

Größe des Thermostats: 68 x 68 x 22 mm (H x B x T)
Größe des Rahmens: 85 x 85 mm
Uhrzeit Anzeige und Temperatursperre
Mobile App verfügbar (iOS/Android)
Touch-Display
Farbe: schwarz / weiß
Spannung: 230 Volt - 50/60 Hz
Maximales Leistungsvermögen: 16A - 3600 Watt
Rahmen: IP 21
Temperaturbereich: +5/+40°C
Zertifizierung: FI / CE

Integrierte Duschrinne

Das Wiper Duschelement beinhaltet ab Werk eine integrierte Edelstahl-Duschrinne aus der Serie "Premium". Diese ist grundsätzlich 300 mm kürzer als die Seite, auf der die Rinne verbaut wird - Beispiel: Bei einem 800 x 1200 mm großen Board, ist die Länge der Rinne = 500 mm. Der umschließende Flansch der Duschrinne ist in der Duschplatte versunken und gewährleistet somit eine sichere Wasserabweisung.

Länge der Rinne (X): 600 [mm]
Breite der Rinne (Y): 84 [mm]
Die Duschrinne ragt zu 15 mm aus dem Element heraus

=> maximale Fliesenhöhe (inkl. Fliesenkleber) = 15 mm

Details zur befliesbaren Abdeckung "Pure":

Tiefe der Mulde / maximale Fliesenhöhe (A): 12 [mm]
Breite der Mulde / maximale Fliesenbreite (D): 60 [mm]

Verfügbare Designroste:

PONENTE

(BEFLIESBAR) PURE

SIROCCO

MISTRAL

ZONDA

TIVANO

Montageanleitung für Duschelemente auf Betonböden

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Reinigen Sie den betroffenen Duschbereich und beschaffen alle für den Einbau benötigten Materialien und Werkzeuge.
Platzieren Sie das Duschelement auf der gewünschten Fläche und zeichnen es an.
Entfernen Sie eine Schicht der eingezeichneten Fläche mithilfe eines Presslufthammers o.Ä. (Die Dicke der entfernten Betonschicht sollte der gleichen Stärke wie die des Duschelements entsprechen)
Schaffen Sie eine Öffnung an der Stelle, wo die Duschrinne positioniert werden sollen.
Erweitern Sie die Ausschachtung für den Siphon, bis hin zu den vorhandenen Rohrleitungen.
Installieren Sie den Siphon an der vorgesehenen Stelle und überprüfen ihn auf Funktionalität.
Setzen Sie das Duschelement probeweise ein, um die korrekte Positionierung sicherzustellen.
Tragen Sie eine 0,5 - 1 mm dicke Schicht Fliesenkleber auf den Untergrund auf.
Kleben Sie Ihr Wiper Showerlay in die vorgesehene Fläche ein und verbinden die Duschrinne mit dem Siphon. Dichten Sie zum Abschluss den restlichen Duschbereich gründlich ab und verlegen Sie Ihre Wunschfliesen.

Eine detaillierte Anleitung finden Sie HIER

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Reinigen Sie den betroffenen Duschbereich und beschaffen Sie alle für den Einbau benötigten Materialien und Werkzeuge.
Platzieren Sie das Duschelement auf der gewünschten Fläche und zeichnen es an.
Schneiden Sie die zuvor eingezeichnete Fläche mit einer Stichsäge aus und entfernen die Bodenplatten, um Träger sichtbar zu machen.
Bestimmen Sie Ablaufposition und -winkel für den Anschluss des Siphons an die Rohrleitungen.
Schließen Sie das Siphon über ein Rohr an das Abwassersystem an.
Platzieren Sie Spanplatten als Unterbau und Verstärkung unter Ihrem Duschelement.
Setzen Sie das Duschelement probeweise ein, um die korrekte Positionierung sicherzustellen. Tragen Sie anschließend eine 0,5 - 1 mm dicke Schicht Fliesenkleber auf die Spanplatten-Oberfläche auf.
Kleben Sie Ihr Wiper Showerlay in die vorgesehene Fläche ein und verbinden die Duschrinne mit dem Siphon.
Dichten Sie den restlichen Duschbereich gründlich ab und verlegen Sie Ihre Wunschfliesen verlegen.

Eine detaillierte Anleitung finden Sie HIER

Dies ist ein Dokument aus unserem Downloadcenter, welches Sie HIER finden.

Die Duschelemente Wiper OneWay Showerlay sind in zwei Standard-Stärken erhältlich: 30 und 40 mm.

Je nach Platz, Bodenart und dem gewünschten Gefälle können Sie die für Sie beste Option wählen. Auf Wunsch fertigen wir auch individuell, in der von Ihnen genannten Größe und Dicke - einfach und unverbindlich anfragen!

Beachten Sie bei dem Einbau in Holzböden die Stärke der Bodenbretter - wählen Sie ein entsprechend dickes Duschelement, um Höhenunterschiede und Stufen zu vermeiden. Hier mehr erfahren → Montageanleitung für Duschelemente auf Holzböden

Bei Betonböden sind beide Stärken gut geeignet. Falls Estrich verlegt werden soll, trennen Sie die Fläche ab, wo das Duschelement eingebaut wird und lassen Sie genügend Platz. Wenn der Estrich bereits fertig ist, verwenden Sie einen Presslufthammer oder ähnliches, um die exakte Dicke und Größe der Duschbodenplatte dort zu erzielen, wo Ihre Dusche entstehen soll. Hier weiterlesen → Montageanleitung für Duschelemente auf Betonböden

Für beide Bodenarten ist jede Stärke des Duschelements ausreichend hart, um das Gewicht eines Menschen zu tragen, da es einen Unterbau aus Sperrholz oder Beton unterhalb der Gesamtfläche sowie ein vollflächiges Aufliegen des Boards erfordert. Der größte Unterschied zwischen den Dicken ist der Neigungswinkel des Gefälles, der nach der Installation und dem Verfliesen des Duschbereichs erreicht wird.

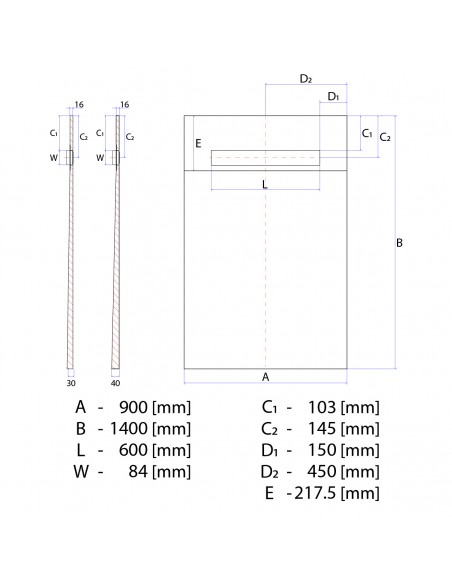

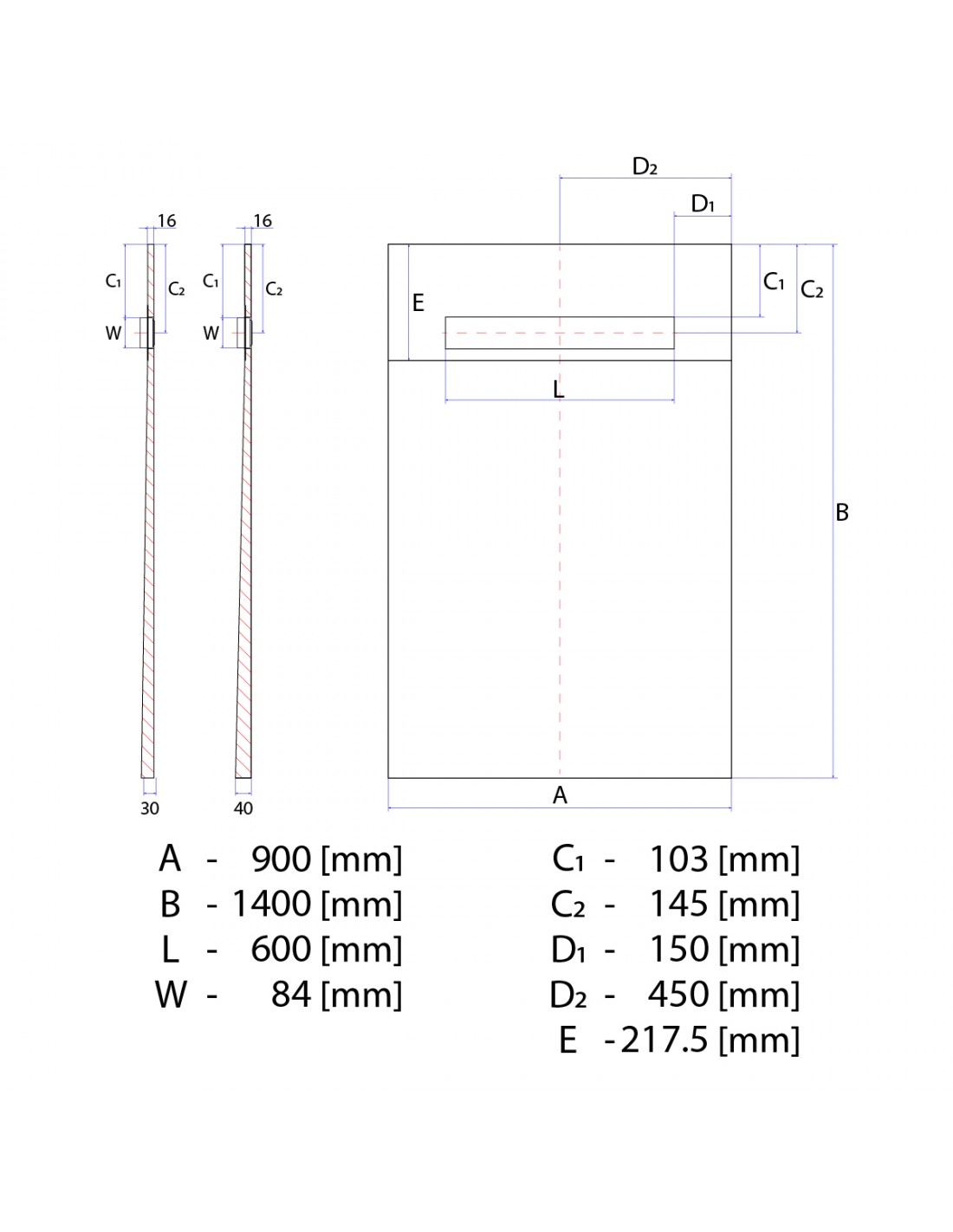

Nachfolgend sehen Sie die technische Zeichnung zu diesem Produkt:

A - 900 [mm]

B - 1400 [mm]

L - 600 [mm]

Die Montageanleitung und technische Merkblätter stehen zum kostenlosen Download bereit. Sie können diese auf Ihrem Computer speichern oder ausdrucken.

Montageanleitung für Betonböden

Montageanleitung für Holzböden

Gesamthöhe Showerlay Line (4-seitig)

Gesamthöhe Showerlay OneWay (1-seitig)

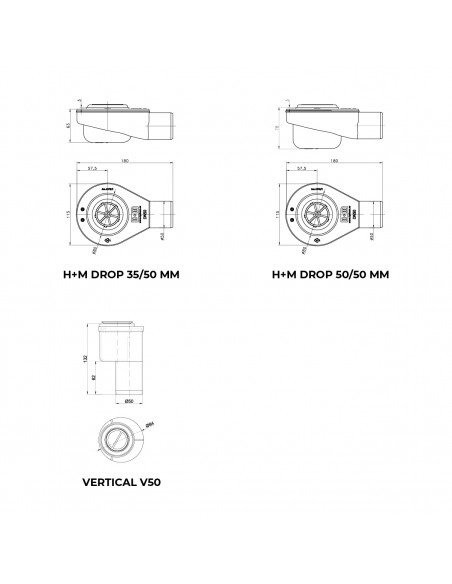

Technische Zeichnung - Siphons

Anwendung Dichtset

WIPER Produktkatalog

Garantiebedingungen

Alle FAQ anzeigen

Der „Excellent Shop Award“ steht als Symbol für herausragende Verlässlichkeit und bewährte Sicherheit im E-Commerce. Diese prestigeträchtige Auszeichnung wird an Online-Shops verliehen, die bereits mit dem Trusted Shops Gütesiegel ausgezeichnet sind und innerhalb der vergangenen fünf Jahre konsequent strenge Qualitätsindikatoren erfüllt haben. ModerneDusche garantiert mit diesem Award ein sicheres und zugleich angenehmes Einkaufserlebnis, zu jeder Zeit. Kunden, die bei ModerneDusche einkaufen, können sich auf umfassenden Käuferschutz und die Einhaltung strenger Datenschutzkriterien verlassen. Der Excellent Shop Award ist somit mehr als nur ein Gütesiegel; er ist ein Versprechen für Sicherheit und Kundenzufriedenheit auf höchstem Niveau.

Mit den Jahren haben wir zudem eine interne Prozessoptimierung angestrebt und unsere Lagerkapazitäten aufgestockt, sodass die Großzahl unserer Artikel sofort verfügbar ist. Wir arbeiten in enger Zusammenarbeit mit dem Herstellerwerk und sind daher in der Lage, unser Produktsortiment ständig zu erweitern und an die aktuellen Bedürfnisse am Sanitärmarkt anzupassen. Besonders schätzen unsere Kunden die Möglichkeit, Produkte im Sondermaß anfertigen zu lassen sowie die persönliche Beratung in unserer Ausstellung vor Ort. ModerneDusche steht für hochqualitative Entwässerungen und Sanitärbedarf. Überzeugen Sie sich selbst von unseren vielfältigen Produkten und einem exzellenten Kundenservice!

Noch keine Produktbewertungen

Kunden, die diesen Artikel gekauft haben, kauften auch ...

Bausatz: Befliesbares Duschelement Einschließlich Siphon Und Designrost (Pure) Mit Punktablauf In Der Mitte

Bausatz: Befliesbares Duschelement Einschließlich Siphon Und Designrost (Pure) Mit Punktablauf In Der Mitte 2

-30%

Duschelemente mit Punktablauf

Duschelement 80 x 80 cm 4-seitiges Gefälle mit Punktablauf Wiper Showerlay Dots WP Premium Pure für Fliesenboden

TSOB8812PU

237,86 €

statt 339,81 €*

3 Bewertungen

Das Wiper Duschelement Showerlay Dots ist eine doppelt beschichtete XPS-Hartschaumplatte mit einem integrierten Edelstahl-Punktablauf. Das Produkt ist in drei Stärken erhältlich und bietet neben höchster Hydroisolierung auch eine hohe Wärme- und Schallisolierung. Die robuste Oberfläche ermöglicht das Aufbringen von Fliesen- und Steinböden aller Art, auch...

Lieferung:	Kostenfrei \| Innerhalb von 1-3 Werktagen
Zahlungsart:	PayPal \| Amazon \| Karte \| Sofort
Zahlungsplan:	Ratenzahlung \| auf Rechnung (Klarna)
Kontakt:	02206 9459936 • 02206 9509617
Widerruf:	14 Tage Rückgaberecht
Sondermaße:	Option möglich - Konfigurator

BESTELLUNG & PRODUKTE

ANLEITUNGEN & TIPPS

Transaktionsdetails

Duschelement 90 x 140 cm 1-seitiges Gefälle mit Rinne Wiper OneWay Line Premium Sirocco für Fliesenboden

Befliesbares Duschelement 90 x 140 cm mit einseitigem Gefälle für Fliesenboden mit integrierter Edelstahl-Duschrinne, Siphon und Designrost Sirocco (Vierecke)

Basierend auf Ihren gewählten Kombinationen, erhalten Sie die folgenden Artikel im Set:

Das Produkt ist geeignet für folgende Untergründe und Bodenbeläge:

➔ Anwendungshinweis

Integrierte Duschrinne

Verfügbare Designroste:

Montageanleitung für Duschelemente auf Betonböden

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Nachfolgend finden Sie eine Übersicht der einzelnen Schritte:

Die Duschelemente Wiper OneWay Showerlay sind in zwei Standard-Stärken erhältlich: 30 und 40 mm.

Die Montageanleitung und technische Merkblätter stehen zum kostenlosen Download bereit. Sie können diese auf Ihrem Computer speichern oder ausdrucken.

Kunden, die diesen Artikel gekauft haben, kauften auch ...

Duschelement 80 x 80 cm 4-seitiges Gefälle mit Punktablauf Wiper Showerlay Dots WP Premium Pure für Fliesenboden
